Allegro优化动态铜皮显示性能 避免卡顿

Cadence Allegro 在画比较大且比较复杂的PCB时，随着动态铜皮（Dynamic Shapes）的自动避让及分割，会产生许多形状复杂的铜皮shape，这会急剧降低计算机的性能。Cadence Allegro 为了保持Linux、Windows 多平台的特性，使用的跨平台的 OpenGL 图像引擎，我们知道，在Windows下，微软为了扶持自家的Direct3D技术，对于OpenGL向来是比较打压的，即使你花一两千块升级了块性能比较牛掰，跑分爆表的显卡，游戏帧率破百，但这些是对于采用Direct3D技术的游戏的性能提升，而对于采用OpenGL技术的Cadence Allegro，性能提升有限。

其实，我们大可不必多花银子去升级显卡，利用好软件自身的优化设置选项往往会达到事半功倍的效果。

Cadence Allegro shape 优化1：关闭铜皮shape填充显示

Cadence Allegro 画完PCB 铺完铜箔(覆铜)后，如果需要再对PCB进行布线检查或调整，总感觉那些shape好碍眼，Allegro 的铺铜 shape 能否设置得像 pads 一样，默认只显示铺铜边框或者默认不显示呢？Allegro 能否单独关闭铺铜shape的显示而保留布线trace单独显示呢？作为如此强大的EDA设计软件，连这种功能都不能实现？您觉得呢？Follow me, 秀给你看！

Cadence Allegro 的shape 默认显示模式是通过 菜单 “Setup” -> “User Preferences…” ，然后在弹出的 “ User Preferences Editor”  用户配置窗口中选择 “Display” 选项下的 “shape_fill”, 勾选对应的选项即可实现 禁止铺铜显示还是显示铺铜边框功能，很是方便。

Cadence Allegro shape 优化2：禁用Smooth自动平滑功能

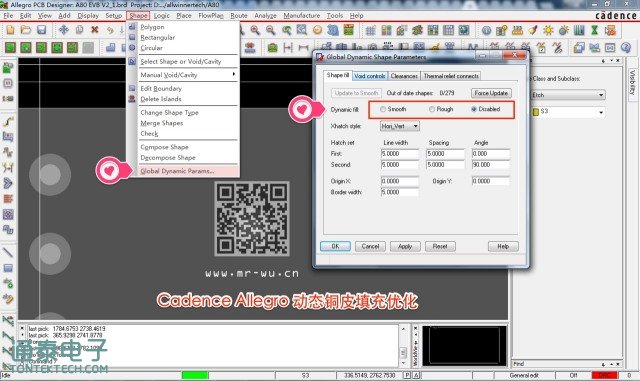

通过菜单栏“Shape-》Global Dynamic Parameters”, 打开“Global Dynamic Shape Parameters”设置面板，在“Dynamic fill”项设置对应的铜皮填充方式。

1、Smooth: 产生可用于出光绘级别的铜皮，消除所有DRC.

2、Rough：禁止了内嵌的自动平滑Smooth功能，最多只产生两个热焊盘连接，这个选项适用于比较大型比较复杂的PCB铜皮设置，在设计过程中能提供效率。

3、Disabled：关闭所有的自动避让和Smooth平滑功能，用于非常复杂且大型的PCB，同时有非常多的复杂铜皮的情况。
