产品功能介绍：

1：基于T1 AM5728浮点双DSP C66X+双ARM Cortex-A15工业控制及高性能音视频处理器

2：超长指令数字信号处理，兼容C67X C64X

3：支持1080P全高清视频硬件编解码

4：SGX544 3D和GC320 2D图形加速引擎

5：2.5MB片上内层，支持ECC

6：支持Ethercat,Ethernet,PROFIBUS等工业协议

7：千兆，PCIE GPMC USB2.0 USB3.0 SPI QSPI UART SATA I2C DCAN MCASP等工业总线接口

8、运用领域：自动化控制，电力监控，数控系统，音视频处理，多媒体终端

LAYOUT设计难点：

1：外形尺寸极小，单板尺寸为86*60MM

2：带4个内存颗粒和一个ECC，双通道设计，速率要求达到1600，由于板子尺寸较小，PCB布局的时候就要非常合理的进行规划，保证后期的布线能满足抗干扰，阻抗匹配等一系列信号完整性问题

3：电源管理芯片的布局需要从散热，压降，过流等多方面综合考虑

4：高速信号走线必须满足高速走线的严格要求（参考面，过孔，信号长度，阻抗，损耗）

5：整体布局要求美观，同一料号的器件，一定在一个水平线上

6：布局紧凑的同时，保证布线的合理规划，最大限度的降低出现SI 干扰等问题

该项目设计LAYOUT设计周期为1周，调试过程非常顺利，一版调试成功，直接出量，读写速度达到理论值7619.57MB/S

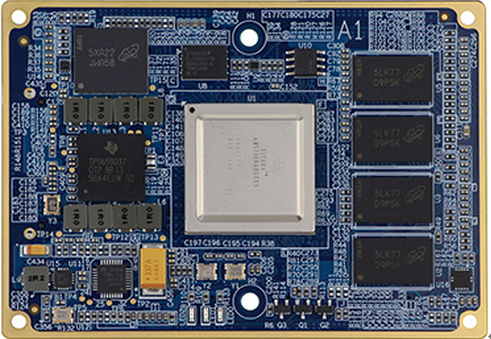

最后献上成品PCBA图，整洁对称：
