设计难点：

1、单板上高压种类100v/400v/1000v高压。

2、单板电流大小40A/20A/15A。

3、单板采用单面板设计.地噪声问题。

我司对策：

1、安规根据以往经验及查阅资料，确保高压之间的安全间距。

2、载流根据实际的温升及铜厚，使用电流计算软件进行核算，确保通道满足载流。

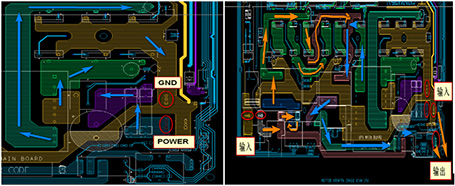

3、电源回流,在布局时同时考虑地的回路越短越好原则。

最后结果：

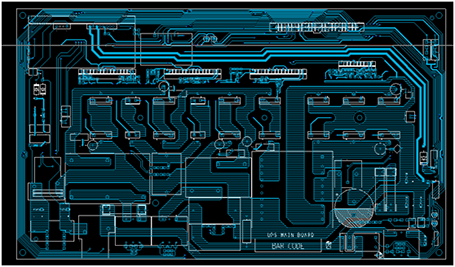

原先单板为双面板，但是为了考虑成本问题我们单面完成设计、安规及载流等各方面满足要求。
