如何区分SDRAM(SDR)/DDR1/DDR2/DDR3

如何区分SDRAM(SDR)/DDR1/DDR2/DDR3

供电电压区分：SDR-3.3V，DDR-2.5V, DDR2-1.8V, DDR3-1.5V

电压并不是可靠的判断方法，因为低功耗的LPDDR电压也为1.8V和DDR2电压相同，低功耗LPDDR2电压为1.5V和DDR3电压相同，所以比较容易混淆。

可以通过内存颗粒信号线的差异来可靠的区分不同的内存类型：

1) 无DQS一定为SDR

2) 有DQS无ODT一定为DDR1

3) 有DQS有ODT无Reset信号一定为DDR2

4) 目前有Reset信号就一定是DDR3内存，另外DDR3还多出了一个ZQ管脚(240电阻到地)。

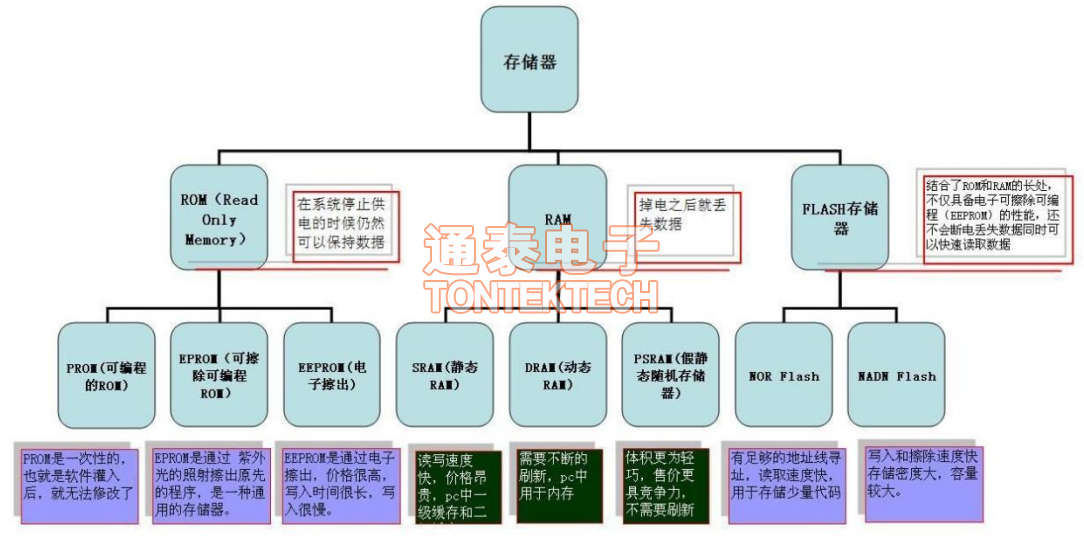

5) 这几种内存都是工作在同步状态的，即有Clock 输入，而且都属于SDRAM</</</a>a>a>(随机动态存储器)类型。有些存储器件有DQ管脚没有Clock一般都是SRAM，Flash等存储器件，工作在异步状态，一般速度都不高。

文（通泰电子刘工）
