英特尔Atom BayTrail 3.5寸嵌入式主板
时间：2019-05-04 00:41:35

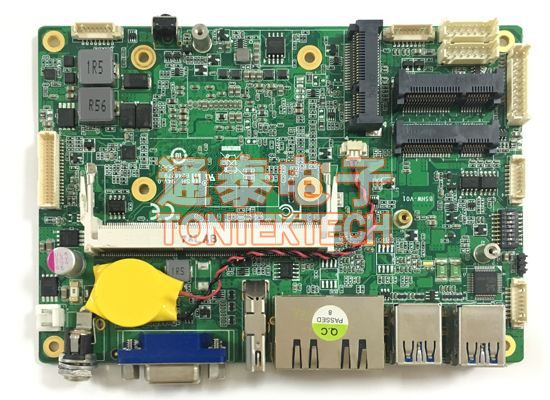

| 图片 |  |
| 产品类型 | x86嵌入式主板（3.5寸） |
| CPU核心代号 | Intel Atom Bay Trail |
| CPU插槽 | FCBGA 1170 |
| DDR内存 | DDR3L Memory Down 双通道 |
| CPU电源芯片 | ISL95837 |
| 网卡芯片 | Intel I211 |
| SIO芯片 | IT8786E |
| 设计主要注意点 | 1、满足Bay_Trail-D PDG设计规范 |
| 2、满足原厂TLC长度表格 | |
| 3、满足X86通用设计规范 | |
| 4、满足X86产品的ESD标准 | |
| 基本工艺参数 | 板厚：1.6mm |
| 尺寸：124*124mm | |
| 层数：8层 | |
 |
|
| 最小过孔：VIA16_8 | |
| 电源地孔：VIA30_18 | |
| 最小线宽：4mil |
