赛灵思XC7Z007S_1CLG225C安防监控主板
时间：2019-06-17 09:38:40
| 产品类型 | 安防监控主板 |
| 主控芯片 | 赛灵思 |
| 芯片型号 | XC7Z007S_1CLG225C |
| 图像传感器 | Aptina -AR0330CS |
| 图像处理芯片 | TI- DS90UB913Q |
| 设计主要注意点 | 1、考虑镜头成像的方向 |
| 2、满足芯片原厂的设计规范 | |
| 3、满足消费类通用设计规范 | |
| 4、满足射频信号的设计规范 | |
| 5、考虑好配套板组装方式 | |
| 基本工艺参数 | 板厚：1.6mm |
| 尺寸：40*130mm | |
| 层数：8层 | |
 |
|
| 最小过孔：8mil | |
| 最小线宽：4mil | |
| 最小线距：4mil | |

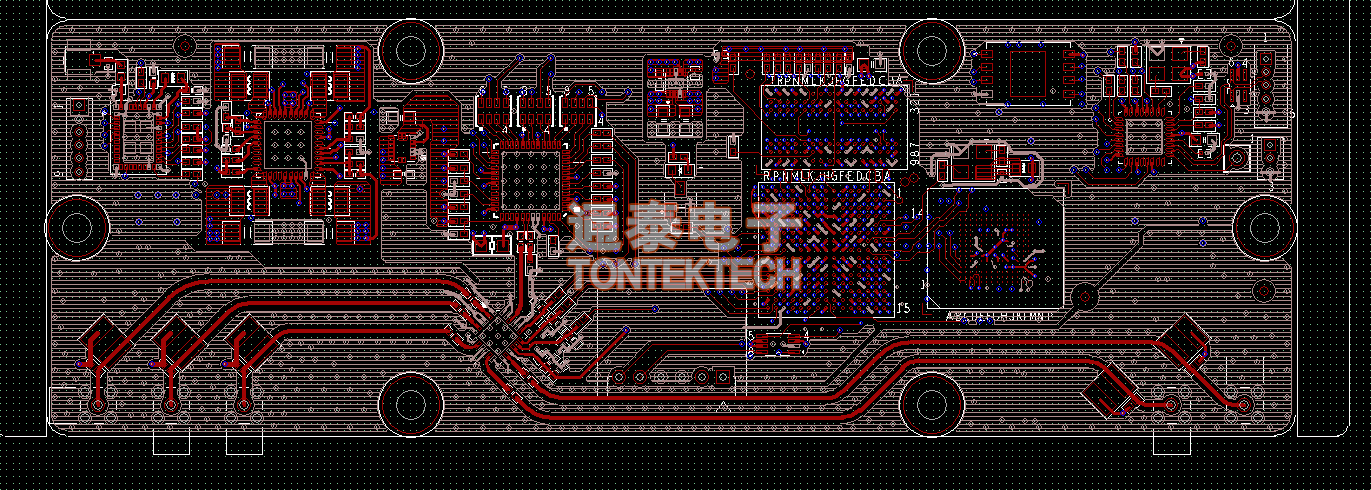

| PCB Layout展示 | 主板 TOP层展示： |
 |
|

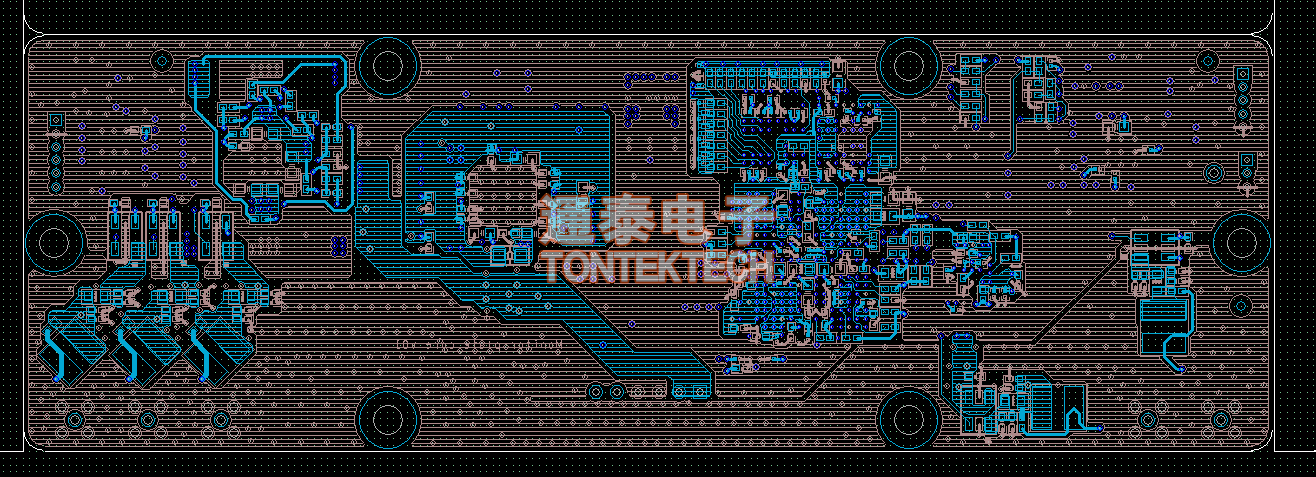

| 主板 BOTTOM层展示： | |
 |
|

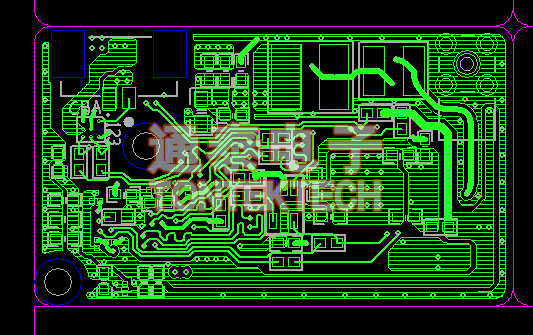

| SENSOR板 TOP层展示： | |
 |
|

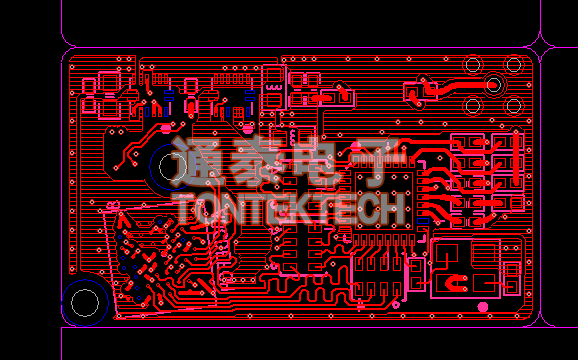

| SENSOR板 BOTTOM层展示： | |
 |
