英特尔Skylake-U X86嵌入式主板 单通道DDR4 SODIMM
时间：2019-06-17 09:53:48
| 产品类型 | X86嵌入式主板 |
| CPU代号 | Intel Skylake U |
| DDR | 单通道DDR4 SODIMM |
| CPU电源 | ISL95857 |
| 网卡驱动 | RTL8111G(S) |
| SIO | IT8782F |
| 设计主要注意点 | 1、满足Skylake U PDG设计规范 |
| 2、满足原厂TLC长度表格 | |
| 3、满足X86通用设计规范 | |
| 4、满足X86产品的ESD标准 | |
| 基本工艺参数 | 板厚：1.6mm |
| 尺寸：120*120mm | |
| 层数：8层 | |
 |
|
| 最小过孔：12 | |
| 最小线宽：3mil | |
| 最小线距：3.5mil | |

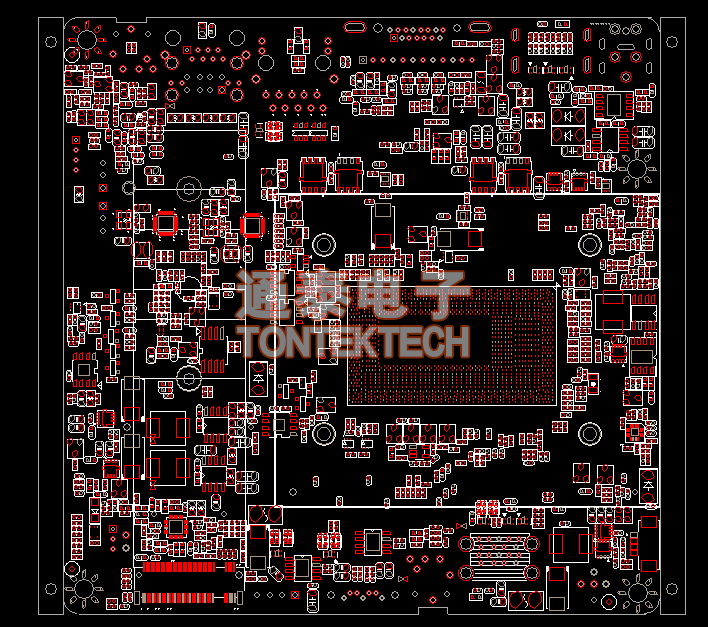

| PCB Layout展示 | TOP层展示： |
 |
|
| TOP层展示： | |
 |
