瑞芯微RK3399军用电子望远镜底板
时间：2019-06-17 14:13:15
| 产品类型 | 军用电子望远镜底板 |
| 主控平台 | 瑞芯微 |
| 型号 | RK3399 |
| 电源方案 | RK809-3 |
| 设计主要注意点 | 1、满足RK3399硬件设计指南 |
| 2、考虑好重要信号的串扰问题 | |
| 3、考虑充电电路以及放电电路路径端,检测采样点正确 | |
| 基本工艺参数 | 板厚：1.6mm |
| 尺寸：70*120mm | |
| 层数：4层 | |
 |
|
| 最小过孔：8mil | |
| 最小线宽：5.78mil | |
| 最小线距：6mil | |

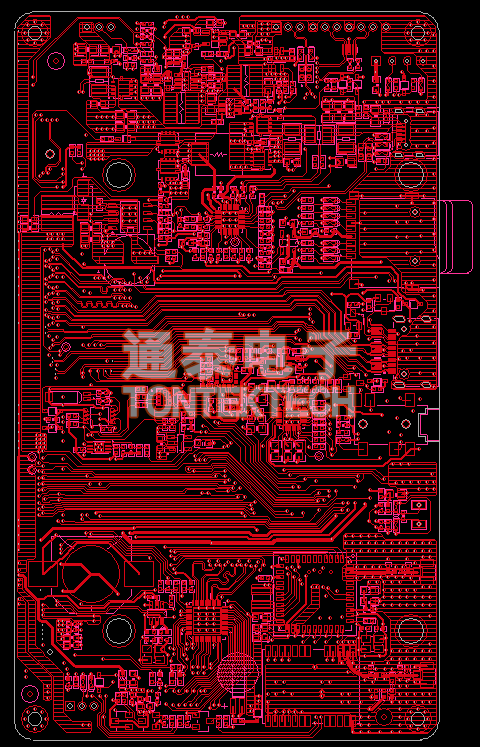

| PCB Layout展示 | TOP 层展示： |
 |
|

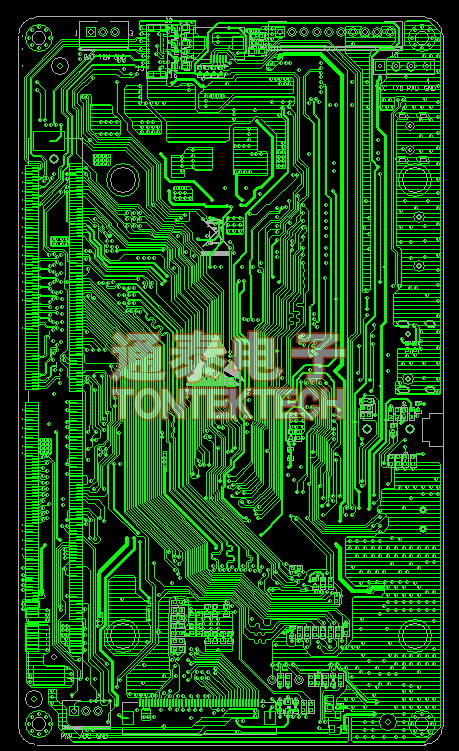

| BOTTOM 层展示： | |
 |
