英特尔Skylake S X86工业主板 H110芯片组
时间：2019-06-17 14:44:37
| 产品类型 | X86工业主板 |
| CPU核心代号 | Intel Skylake S |
| CPU插槽 | LGA1151 |
| 芯片组 | H110 |
| DDR | 双通道DDR4 UDIMM |
| CPU电源 | ISL95858HRZ |
| 网卡驱动 | Intel I210 |
| SIO | IT8720 |
| 设计主要注意点 | 1、满足Skylake S PDG设计规范 |
| 2、满足原厂TLC长度表格 | |
| 3、满足X86通用设计规范 | |
| 4、满足X86产品的ESD标准 | |
| 基本工艺参数 | 板厚：1.6mm |
| 尺寸：305*244mm | |
| 层数：6层 | |
 |
|
| 最小过孔：10mil | |
| 最小线宽：3.5mil | |
| 最小线距：4mil | |

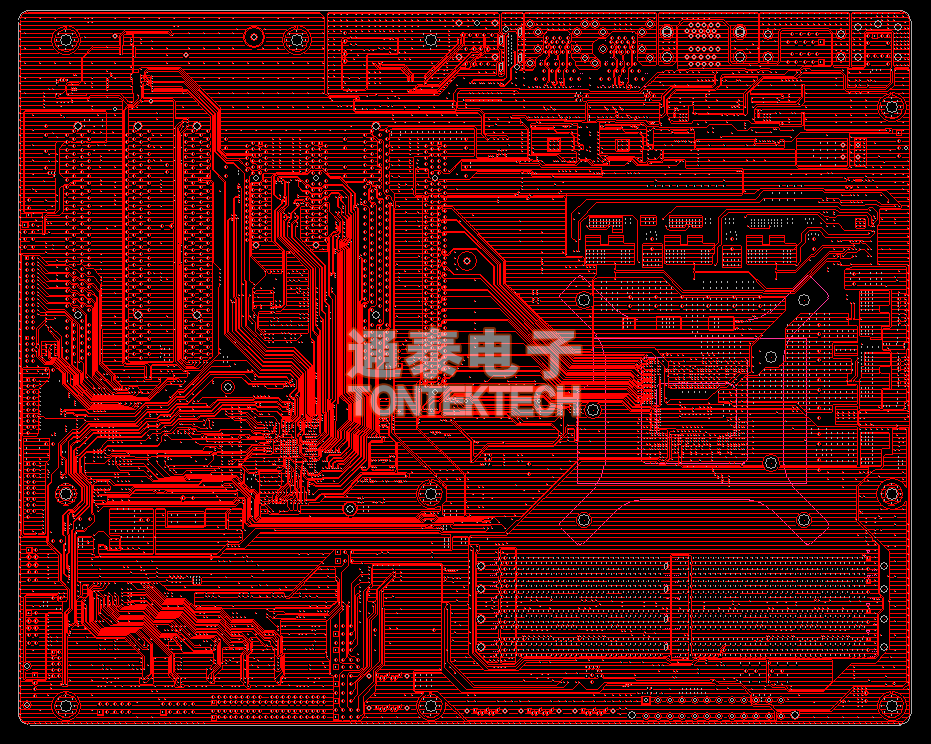

| PCB Layout展示 | TOP 层展示： |
 |
|

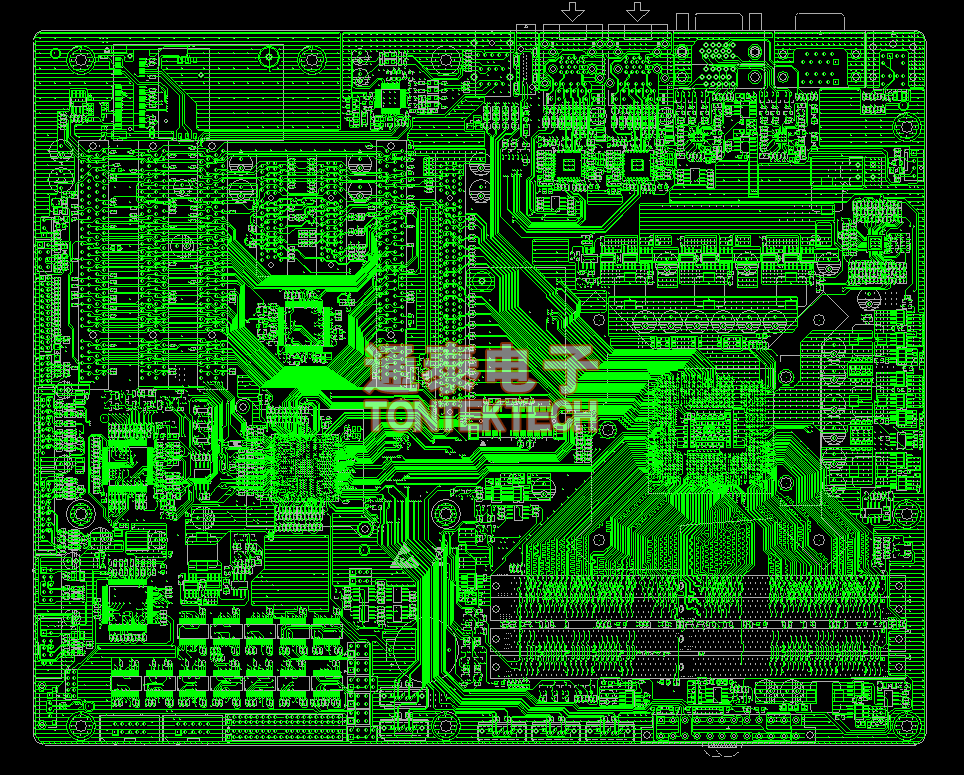

| BOTTOM 层展示： | |
 |
