莱迪思XP2-5 PCI板卡
时间：2019-07-31 21:11:19
| 产品类型 | PCI板卡 |
| 主控平台 | 莱迪思 |
| 型号 | XP2-5 |
| 设计主要注意点 | 1、考虑PCI的走线长度 |
| 2、强电和弱电的分离合理 | |
| 3、隔离光耦IC的摆放 | |
| 4、考虑手拿板的人体静电,预留手拿空间,避开走线和器件 | |
| 5、满足金手指的加工工艺 | |
| 基本工艺参数 | 板厚：1.6mm |
| 尺寸：177.5*106.5mm | |
| 层数：4层 | |
 |
|
| 最小过孔：12mil | |
| 最小线宽：5mil | |
| 最小线距：5mil | |

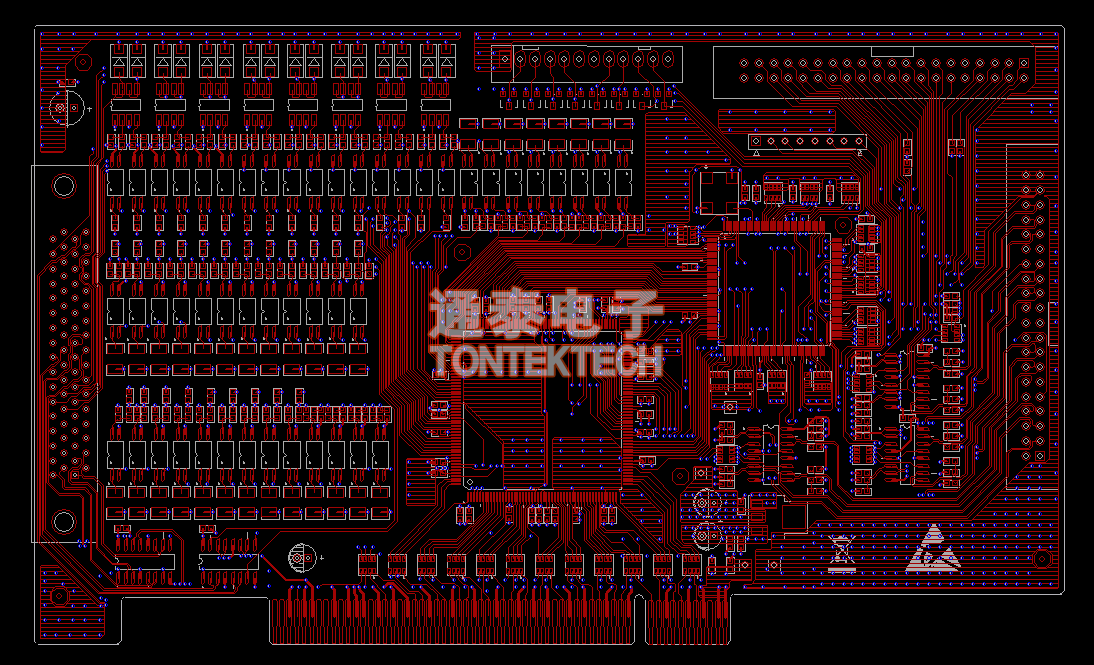

| PCB Layout展示 | TOP 层展示： |
 |
|
| BOTTOM 层展示： | |
 |
