英特尔Haswell-EP服务器主板 四通道DDR4 UDIMM
时间：2019-07-31 22:08:03
| 产品类型 | 服务器主板 |
| CPU代号 | Intel Haswell-EP |
| DDR | 四通道DDR4 UDIMM,共24个槽 |
| CPU电源 | ISL6376 |
| 南桥 | Wellsburg |
| 网卡驱动 | RTL8211E I210-AT |
| 远程管理芯片 | AST2400 |
| 设计主要注意点 | 1、满足Intel Haswell-EP PDG设计规范 |
| 2、满足原厂TLC长度表格 | |
| 3、高速信号走10°线 | |
| 4、考虑电源功耗大,发热大,添加散热片做散热 | |
| 5、熟悉主板组装结构 | |
| 基本工艺参数 | 板厚：1.8mm |
| 尺寸：424*460mm | |
| 层数：10层 | |
 |
|
| 最小过孔：8mil | |
| 最小线宽：4mil | |
| 最小线距：4mil | |

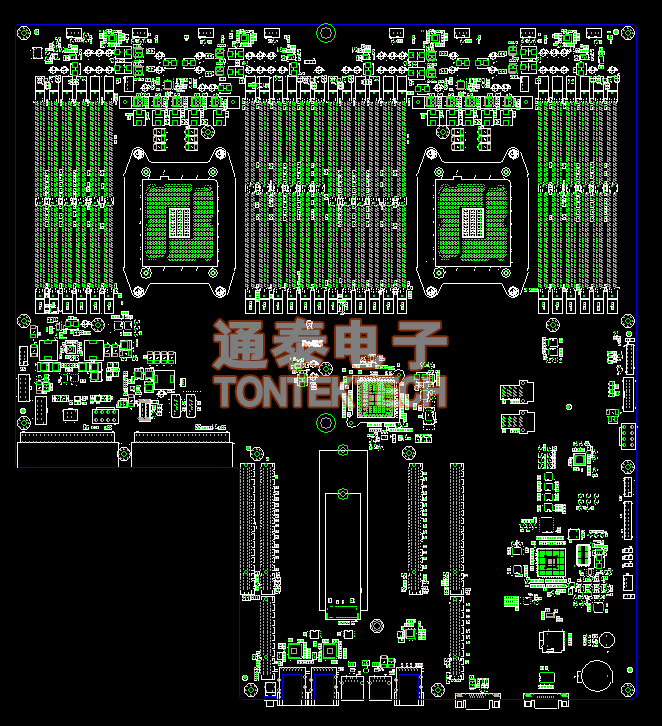

| PCB Layout展示 | TOP 层展示： |
 |
|
| BOTTOM 层展示： | |
 |
