英特尔Sandy Bridge工控主板
时间：2019-11-19 09:53:01
| 产品类型 | 工控主板 |
| CPU代号 | Sandy Bridge |
| DDR | 双通道DDR3 SODIMM + memory down |
| CPU电源 | ISL95836 |
| 网卡驱动 | RTL8111G |
| SIO | IT8786E |
| 设计主要注意点 | 1：满足Sandy Bridge设计规范 |
| 2：满足原厂TLC长度表格 | |
| 3：满足X86通用设计规范 | |
| 4：满足X86产品的ESD标准 | |
| 基本工艺参数 | 板厚：1.6mm |
| 尺寸：160*125mm | |
| 层数：8层 | |
 |
|
| 最小过孔：10 | |
| 最小线宽：4mil | |
| 最小线距：4mil | |

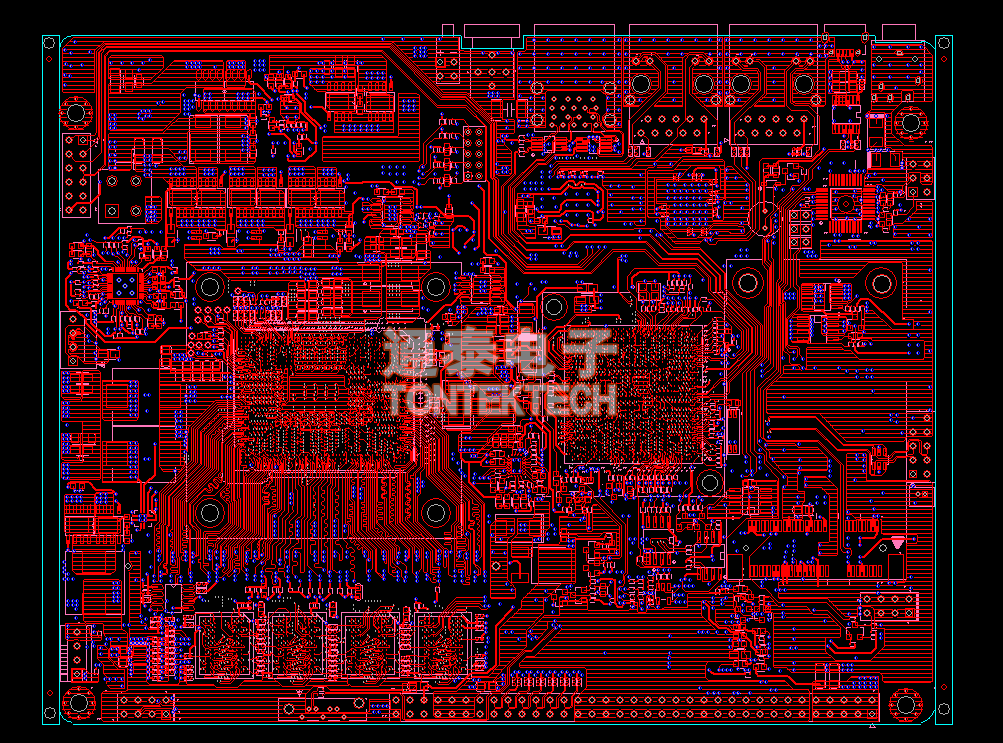

| PCB Layout展示 | TOP 层展示： |
 |
|

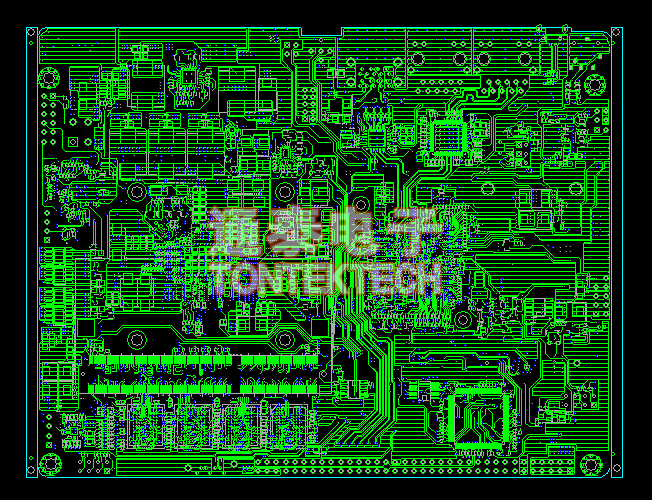

| BOTTOM 层展示： | |
|
|
