申威SW221 ASM2806笔记本电脑主板
时间：2019-11-19 09:17:53
| 产品类型 | 笔记本电脑 |
| CPU | 申威SW221 |
| 桥片 | ASM2806 |
| 显卡驱动 | SM768 |
| CPU电源方案 | ISL62883 |
| 设计主要注意点 | 1：满足笔电的通用规范 |
| 2：满足申威SW421开发板工程设计要求 | |
| 3：满足DDR特性阻抗以及等长关系 | |
| 4：考虑产品的EMI问题，预留地墙以及表层尽量加大地铜面积 | |
| 5：考虑高速信号的特殊处理 | |
| 6：考虑充电电路的路劲短以及采样取点 | |
| 基本工艺参数 | 板厚：1.2mm |
| 尺寸：334*133mm | |
| 层数：8层 | |
 |
|
| 最小过孔：8mil | |
| 最小线宽：4mil | |
| 最小线距：4mil | |

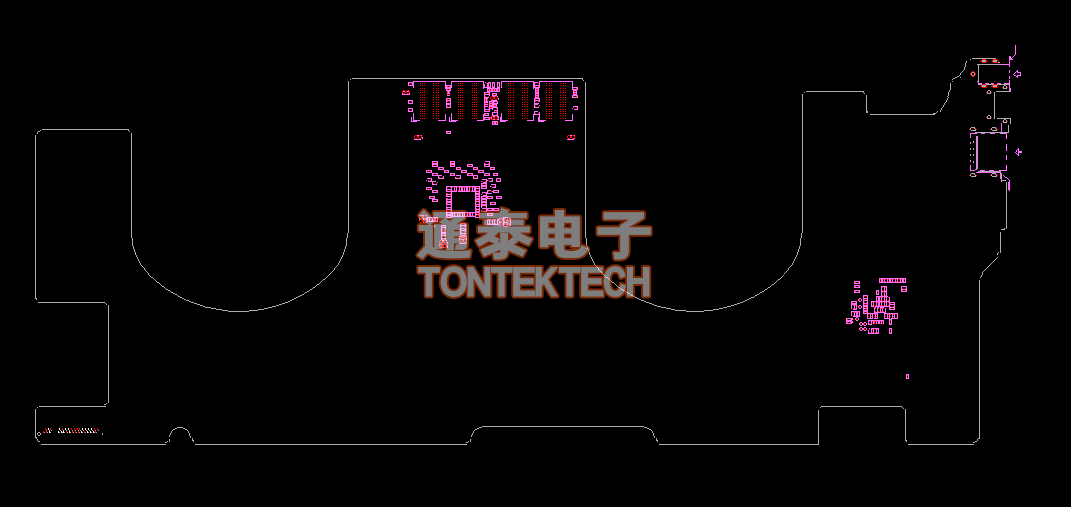

| PCB Layout展示 | TOP 层展示： |
 |
|

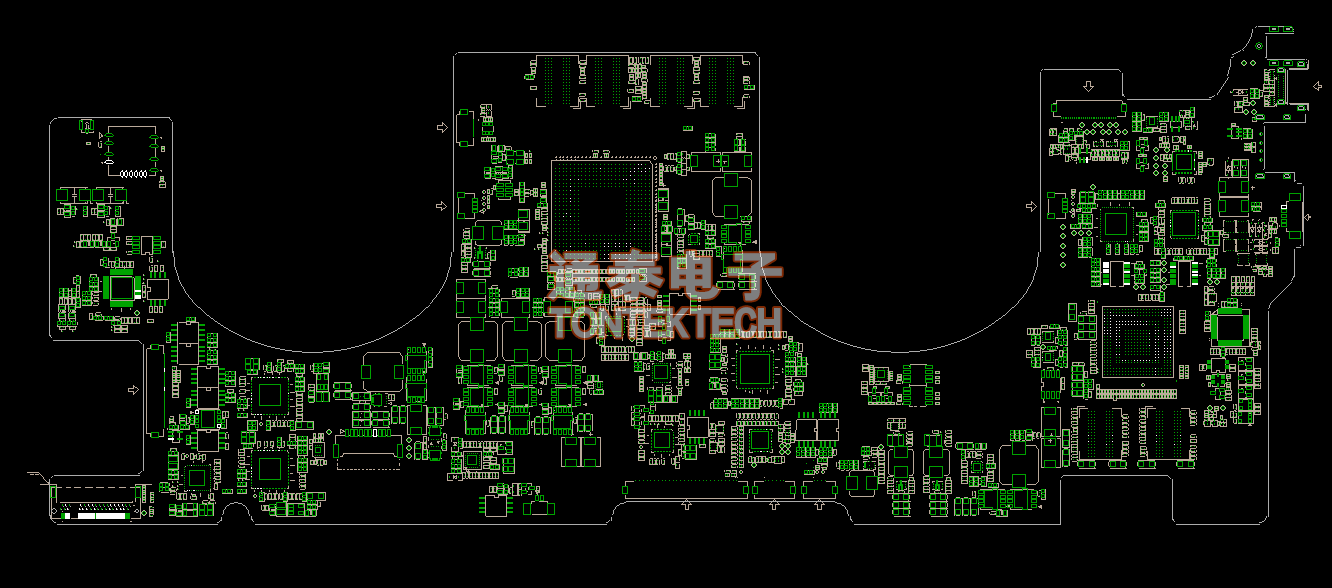

| BOTTOM 层展示： | |
|
|
