AMD-FS1r2 x86架构ITX电脑主板
时间:2020-02-02 17:17:03
产品类型 | X86电脑主板 |
CPU插槽 | AMD-FS1r2 |
DDR | DDR3 SODIMM |
电源 | RT8878B |
网卡芯片 | RTL8111H-CG |
视频驱动 | CH7511B-BF |
音频芯片 | ALC269Q-VC3-GR |
设计主要注意点 | 1:满足AMD-FS1R2设计规范 |
2:满足原厂TLC长度表格 | |
3:满足X86通用设计规范 | |
4:满足X86产品的ESD标准 | |
基本工艺参数 | 板厚:1.6mm |
尺寸:170mm*170mm | |
层数:4层 | |
![]() |
|
最小过孔:10mil | |
最小线宽:4mil | |
最小线距:4mil | |

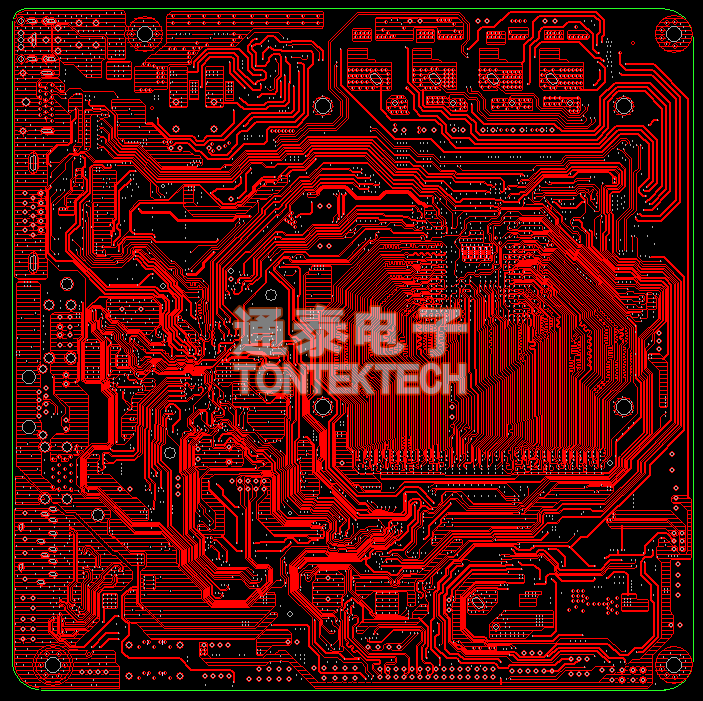

PCB Layout TOP层展示 | |
![]() |
|
PCB Layout BOTTOM层展示 | |
|
