amlogic T972家用微型投影仪 PAD3005 DLPC3437
时间：2020-02-03 09:55:35
| 产品类型 | 家用微型投影仪 |
| 主芯片 | amlogic T972 |
| 电源芯片 | PAD3005 |
| 光机驱动 | DLPC3437 |
| 设计注意要点 | 1：满足T972原厂设计规范 |
| 2：考虑DDR调试问题,DDR部分完全参考原厂已验证过的模版 | |
| 3：满足原厂对电源通道和过孔的设计要求 | |
| 4：满足光机电源芯片的设计规范 | |
| 5：考虑充电电路的回流路径 | |
| 基本工艺参数 | 板厚：1.6mm |
| 尺寸：150mm*170mm | |
| 层数：8层 | |
 |
|
| 最小过孔：8mil | |
| 最小线宽：4mil | |
| 最小线距：4mil | |

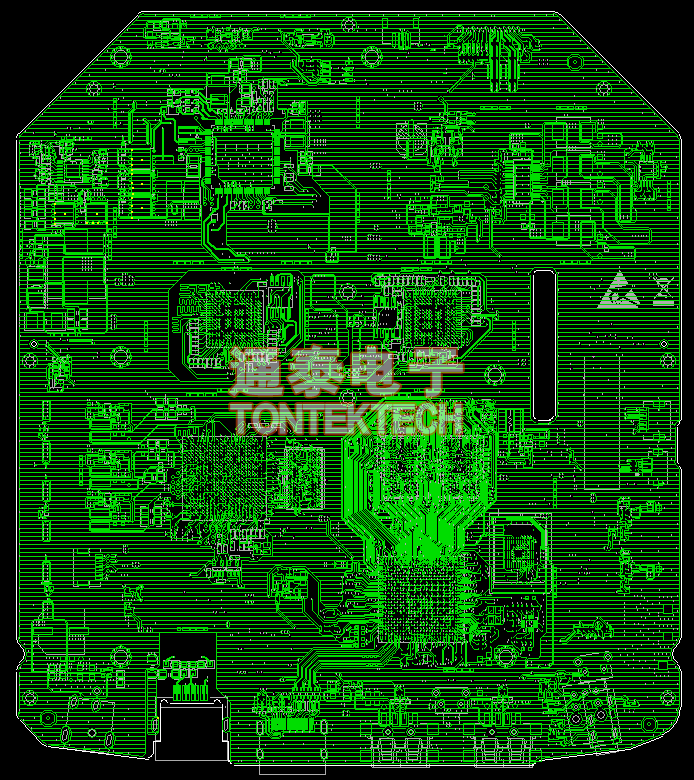

| PCB Layout TOP层展示 | |
 |
|

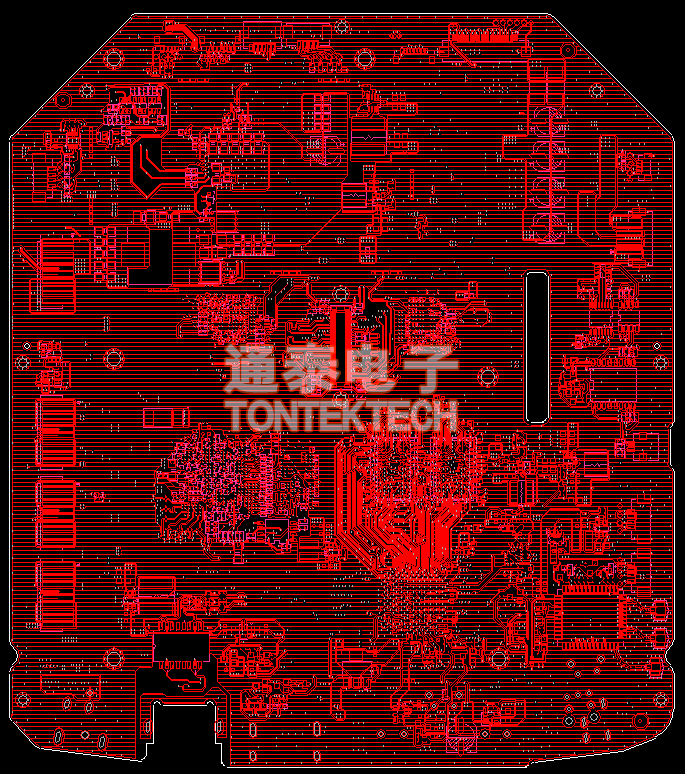

| PCB Layout BOTTOM层展示 | |
|
|
|
