英特尔Coffee Lake-U工控主板 DDR4 Sodimm

时间：2020-02-05 20:58:24

产品类型	工控主板
CPU核心代号	Intel Coffee Lake-U（FCBGA 1528）
DDR	DDR4 Sodimm
设计注意要点	1：满足Coffee Lake-U设计规范
	2：满足原厂TLC长度表格
	3：满足X86通用设计规范
	4：满足X86产品的ESD标准
基本工艺参数	板厚：1.6mm
	尺寸：100mm*160mm
	层数：8层

	最小过孔：10mil
	最小线宽：3mil
	最小线距：3mil

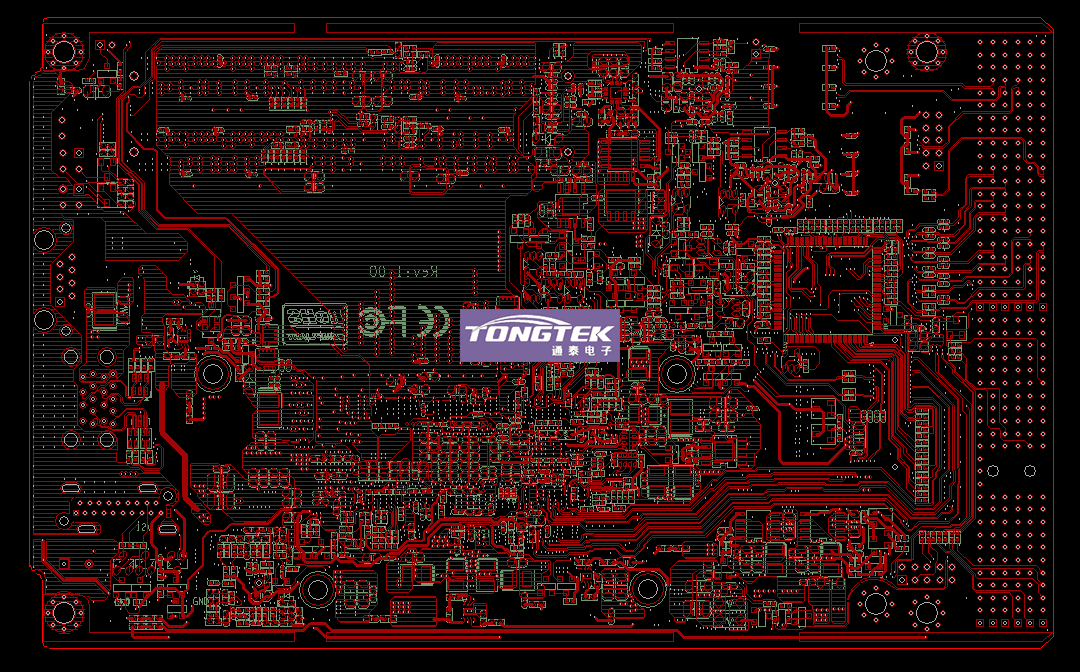

PCB Layout TOP层展示

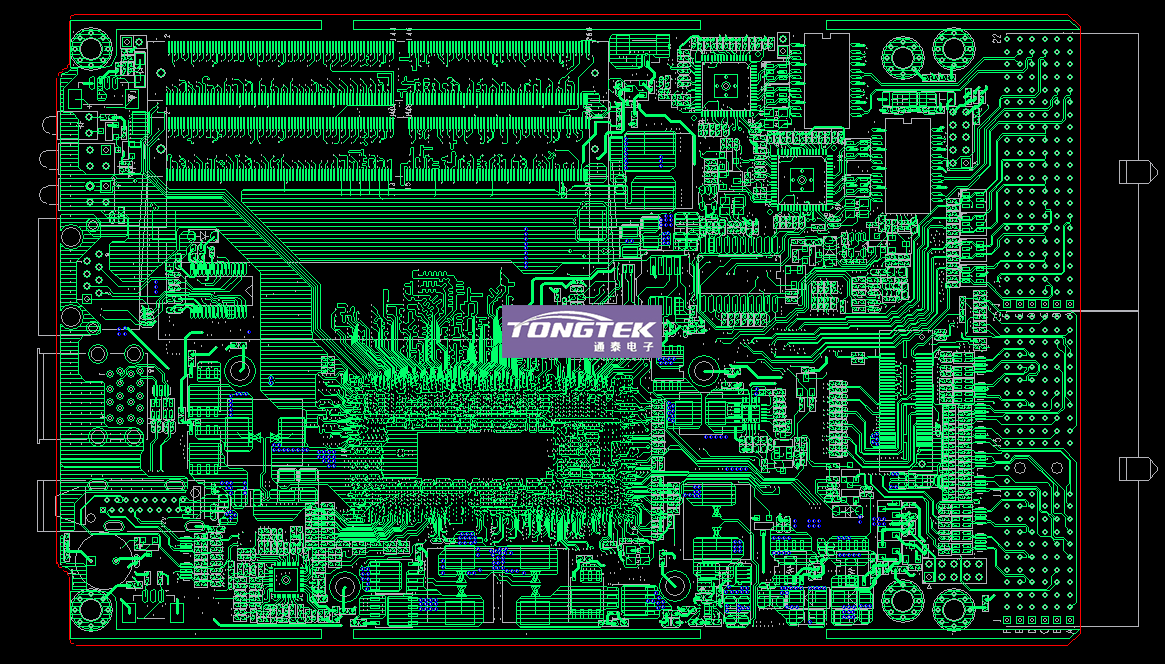

PCB Layout BOTTOM层展示
