英特尔Whiskey Lake-U笔记本电脑主板

时间：2020-02-09 10:51:53

产品类型	笔记本电脑主板
CPU核心代号	Intel Whiskey Lake-U（FCBGA 1528）
DDR	板载双通道DDR3 16X4
设计注意要点	1：满足原厂Whiskey Lake-U设计要求
	2：满足原厂TLC长度表格
	3：满足笔电的电源特性要求
	4：满足X86通用设计规范要求
	5：满足X86产品的ESD标准
基本工艺参数	板厚：1.0mm
	尺寸：185*108.5mm
	层数：8层通孔板

	最小过孔：8mil
	最小线宽：3mil
	最小线距：3mil

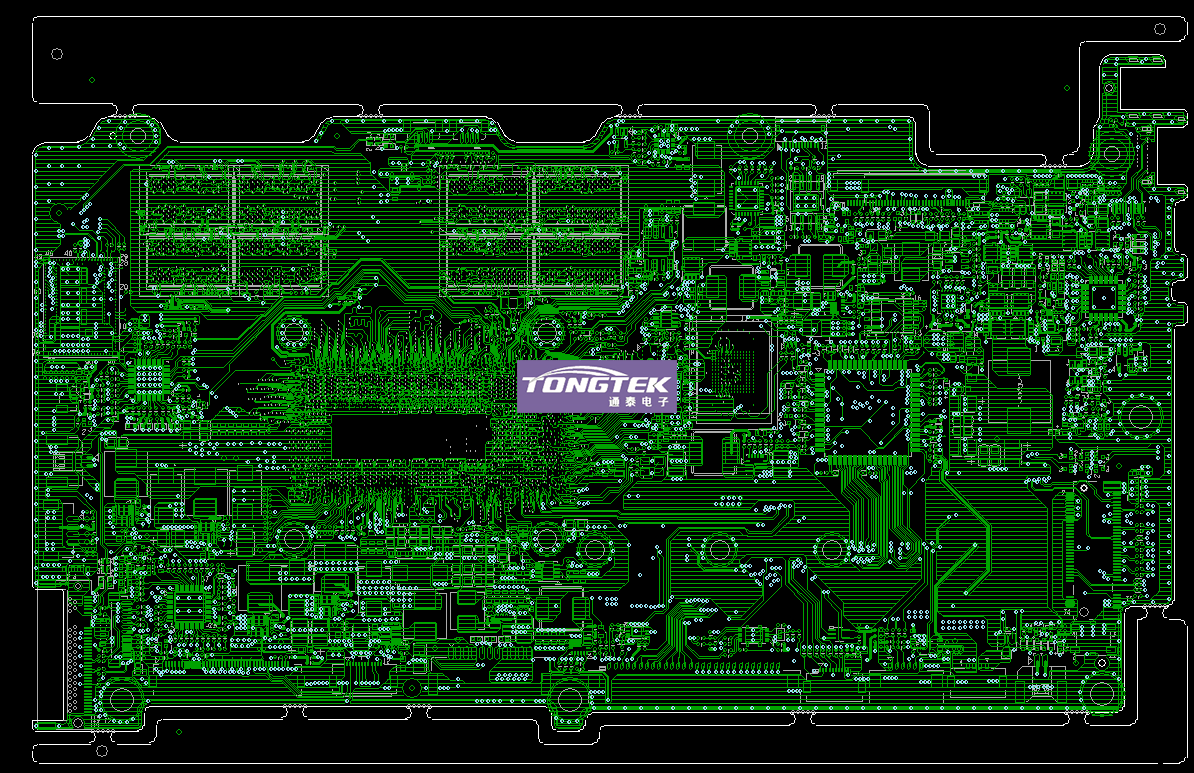

PCB Layout TOP层展示

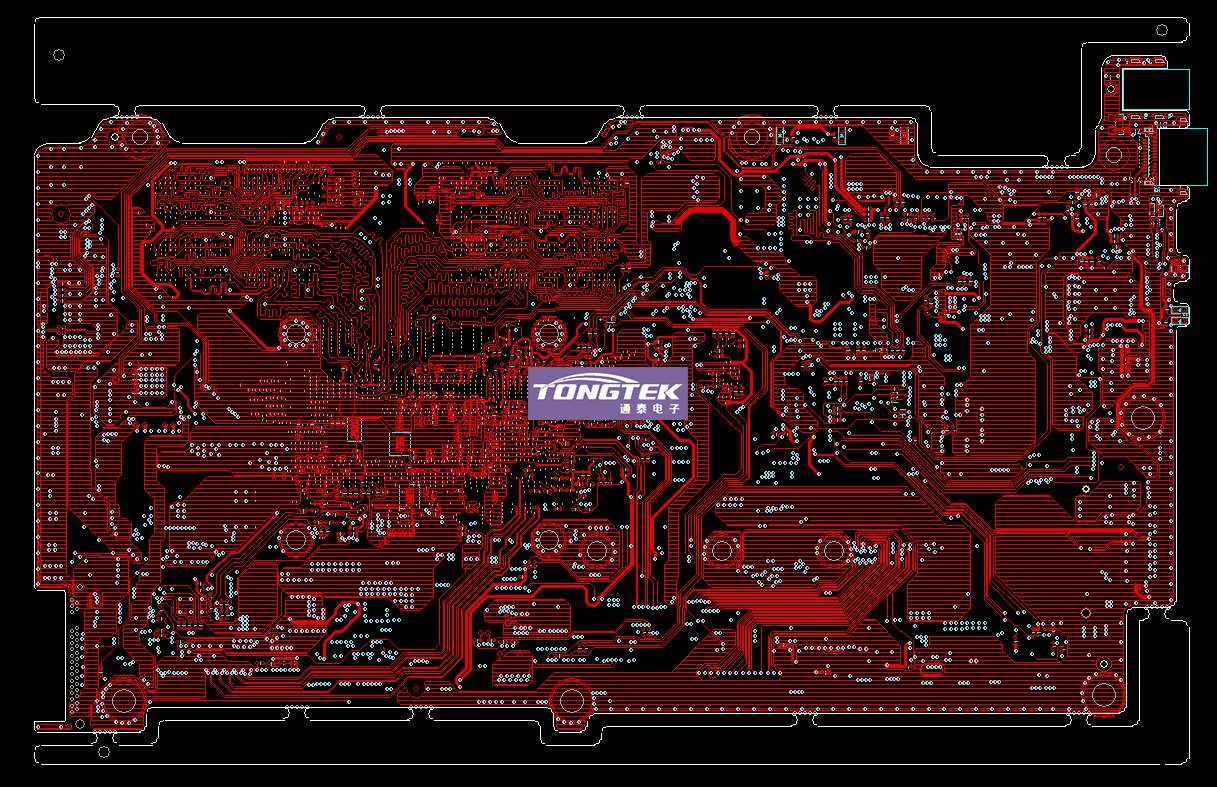

PCB Layout BOTTOM层展示
