英特尔Bay Trail架构的x86工控主板

时间：2020-02-18 21:24:19

产品类型	工控主板
CPU核心代号	Intel Bay Trail（FCBGA 1170）
DDR	板载双通道DDR3
设计注意要点	1：满足Bay Trail设计规范
	2：满足原厂TLC长度表格
	3：满足X86通用设计规范
	4：满足X86产品的ESD标准
基本工艺参数	板厚：1.6mm
	尺寸：170mm*105mm
	层数：8层

	最小过孔：8mil
	最小线宽：4mil
	最小线距：4mil
PCB Layout TOP层展示

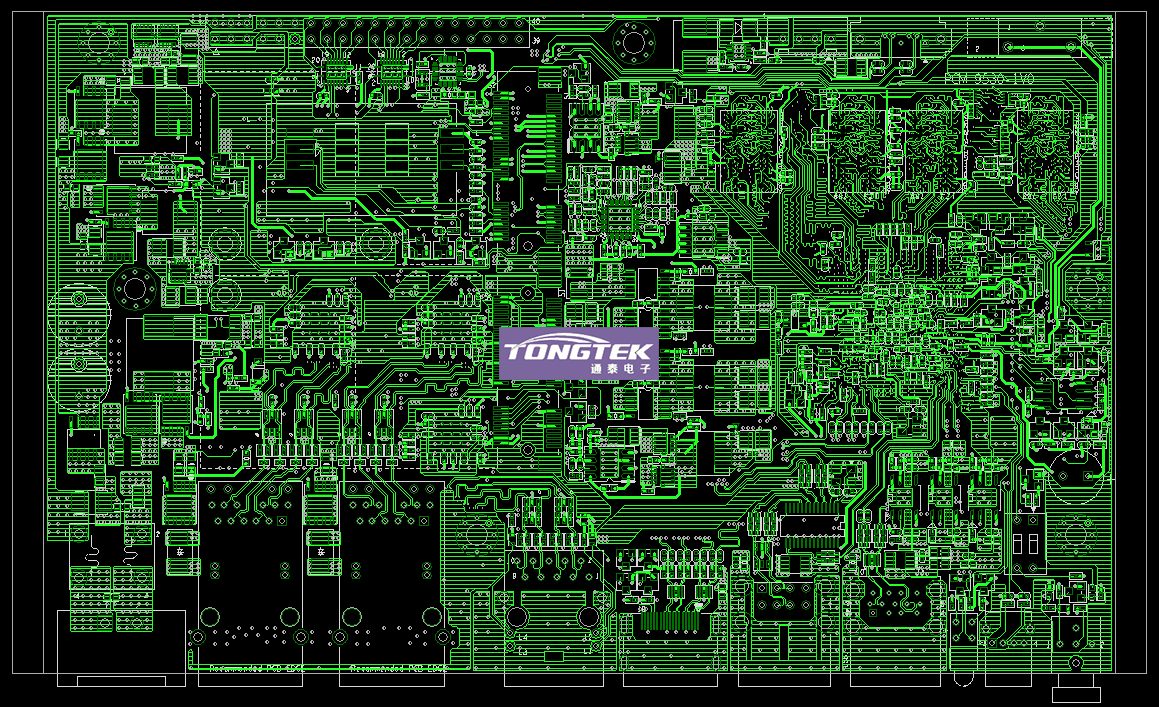

PCB Layout BOTTOM层展示
