Intel-BAY TRAIL工控主板

时间:2020-04-02 11:47:47
产品类型 工控主板
CPU代号 Intel-Bay Trail(FCBGA 1170)
DDR 双通道板载DDR3
设计注意要点 1:满足Bay Trail设计规范
2:满足原厂TLC长度表格
3:满足X86通用设计规范
4:满足X86产品的ESD标准
基本工艺参数 板厚:1.6mm
尺寸:170mm*105mm
层数:8层
最小过孔:8mil
最小线宽:4mil
最小线距:4mil

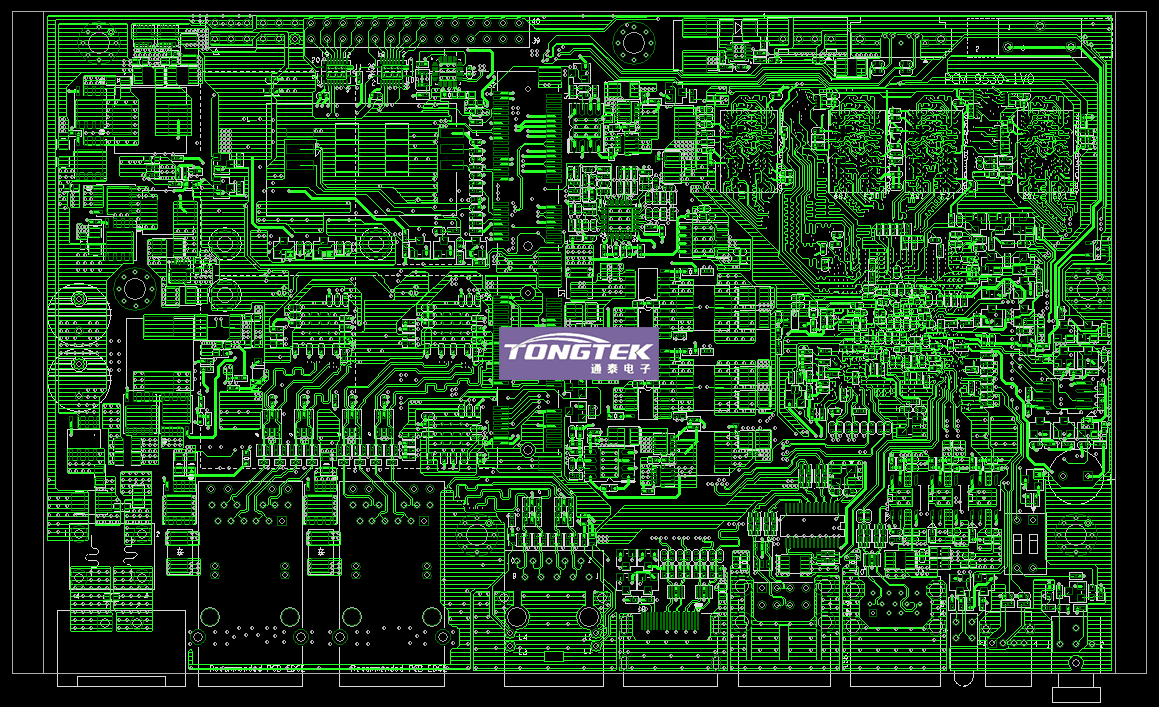

PCB Layout TOP层展示
PCB Layout BOTTOM层展示
