RK3399核心板
时间:2020-04-02 15:26:37
产品类型 | 核心板 |
主芯片 | RK3399 |
DDR | LPDDR4 FBGA366 |
电源芯片 | RK818-3 |
设计注意要点 | 1:满足RK原厂设计规范 |
2:考虑DDR调试问题,DDR部分完全参考原厂已验证过的模版 | |
3:满足原厂对电源通道和过孔的设计要求 | |
4:满足消费类芯片的常规规范 | |
基本工艺参数 | 板厚:1.2mm |
尺寸:69.6*55mm | |
层数:8层 | |
![]() |
|
最小过孔:4(hdi) | |
最小线宽:4mil | |
最小线距:4mil | |

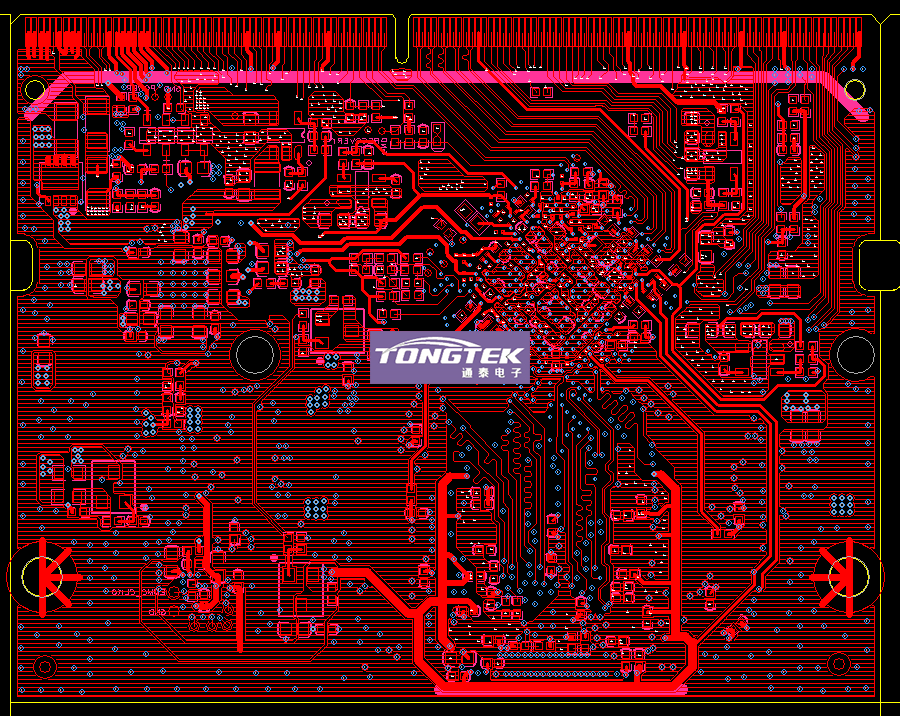

PCB Layout TOP层展示 | |
![]() |
|

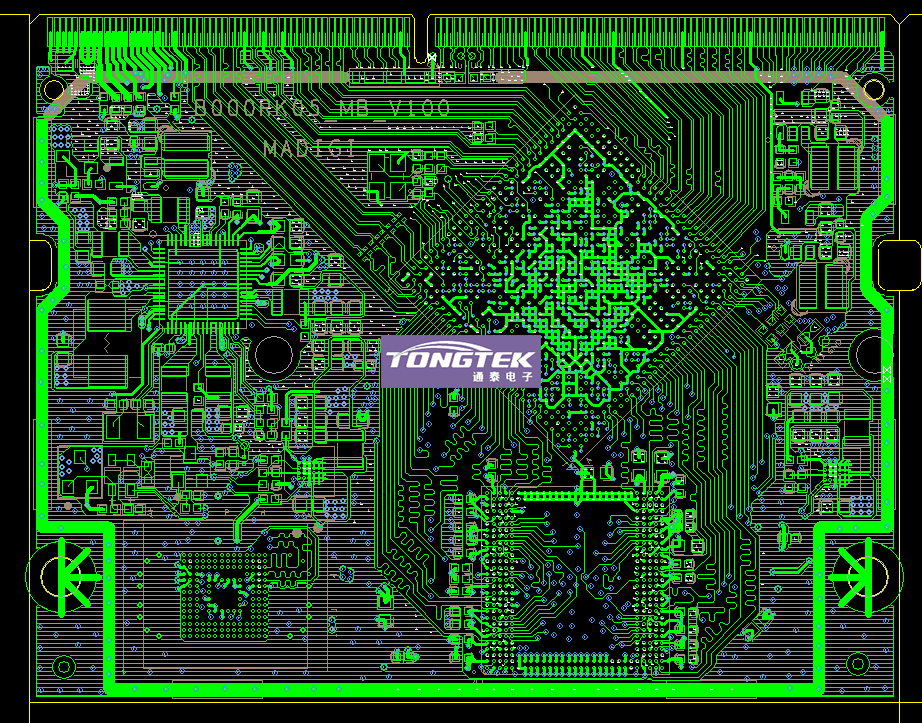

PCB Layout BOTTOM层展示 | |
![]() |
