Inter-KabyLake U笔记本电脑主板
时间：2020-04-02 16:59:18
| 产品类型 | 笔记本电脑 |
| CPU代号 | 英特尔KabyLake U（FCBGA1350） |
| DDR | 双通道 板载DDR3+SODIMM DDR4 |
| 设计注意要点 | 1：满足原厂KabyLake U设计要求 |
| 2：满足原厂TLC长度表格 | |
| 3：满足笔电的电源特性要求 | |
| 4：满足我司X86通用设计规范要求 | |
| 5：满足X86产品的ESD标准 | |
| 基本工艺参数 | 板厚：1.0mm |
| 尺寸：111*193.5mm | |
| 设计参数：10层通孔板 | |
 |
|
| 最小过孔：8 | |
| 最小线宽：3mil | |
| 最小线距：3mil | |

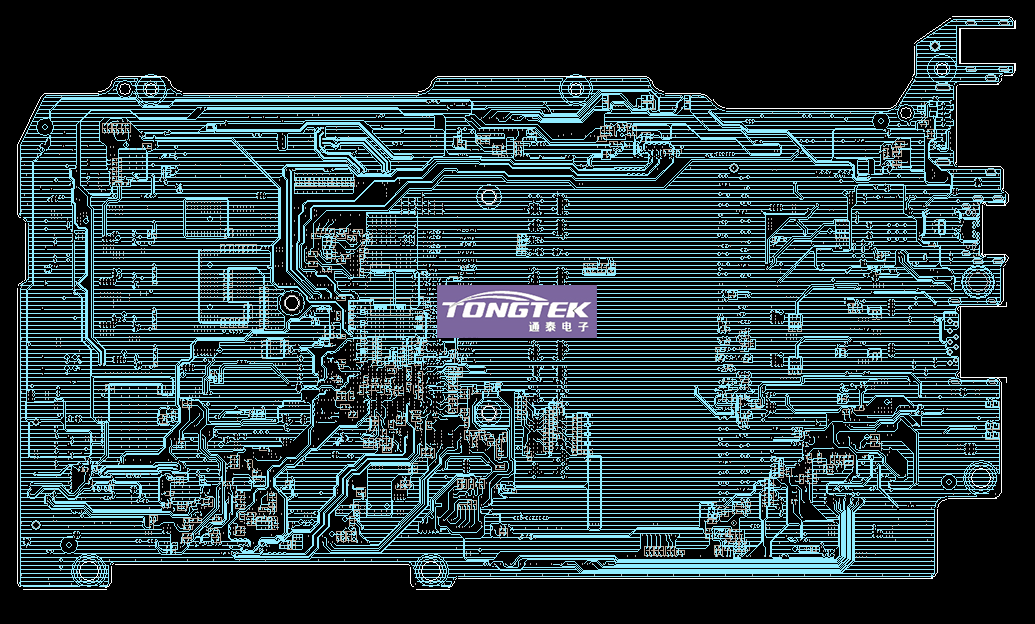

| PCB Layout TOP层展示 | |
 |
|
| PCB Layout BOTTOM层展示 | |
 |
|
