Inter-WhiskeyLake一体机主板
时间：2020-04-02 17:08:37
| 产品类型 | 一体机 |
| CPU代号 | 英特尔Whiskey Lake |
| DDR | 双通道SODIMM |
| 设计注意要点 | 1：满足原厂Whiskey Lake设计要求 |
| 2：满足原厂TLC长度表格 | |
| 3：满足一体机的电源特性要求 | |
| 4：满足我司X86通用设计规范要求 | |
| 5：满足X86产品的ESD标准 | |
| 基本工艺参数 | 板厚：1.6mm |
| 尺寸：170*170mm | |
| 设计参数：6层通孔板 | |
| 最小过孔: 10mil | |
| 最小线宽：3mil | |
| 最小线距：3mil | |

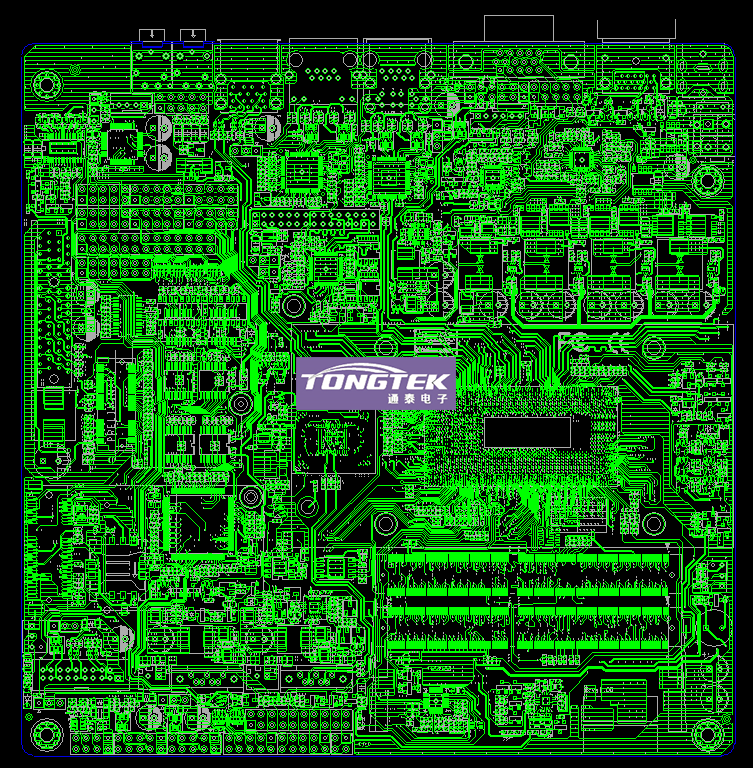

| PCB Layout TOP层展示 | |
 |
|
| PCB Layout BOTTOM层展示 | |
 |
|
| 高速信号层展示 | |
 |
|
