amlogic-T972家用微型投影仪
时间：2020-05-26 19:22:03
| 产品类型 | 家用微型投影仪 |
| 主芯片 | amlogic-T972 |
| 光机驱动 | DLPA3000 |
| DLP驱动 | DLPC3439 |
| 设计注意要点 | 1：满足T972原厂设计规范 |
| 2：满足原厂对电源通道和过孔的设计要求 | |
| 3：满足消费类芯片的常规规范 | |
| 4：考虑电源散热以及光机电源通道 | |
| 基本工艺参数 | 板厚：1.6mm |
| 尺寸：87.5*78.5mm | |
| 层数：8层 | |
 |
|
| 最小过孔：8 | |
| 最小线宽：4mil | |
| 最小线距：4mil | |

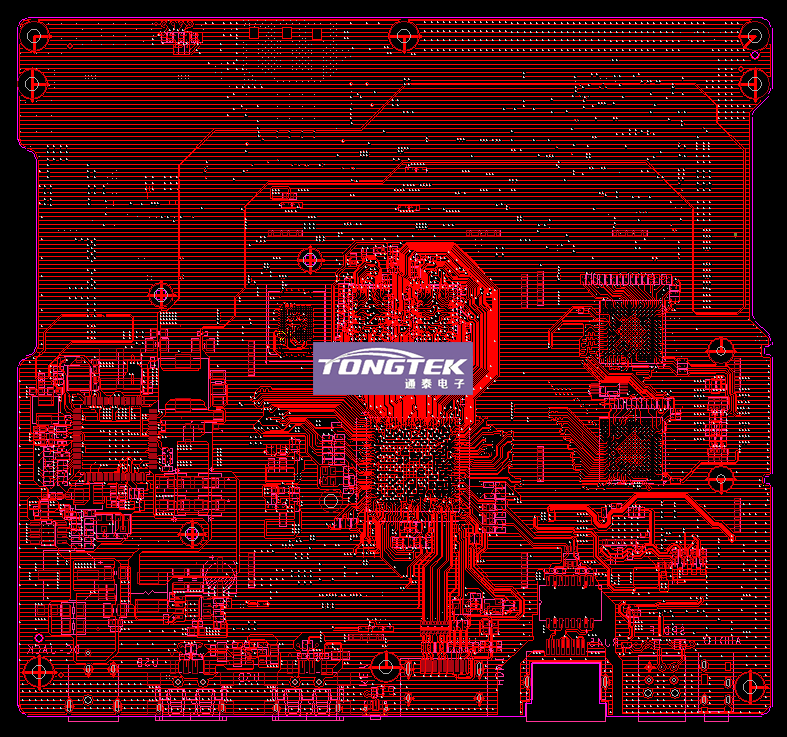

| PCB Layout TOP层展示 | |
 |
|

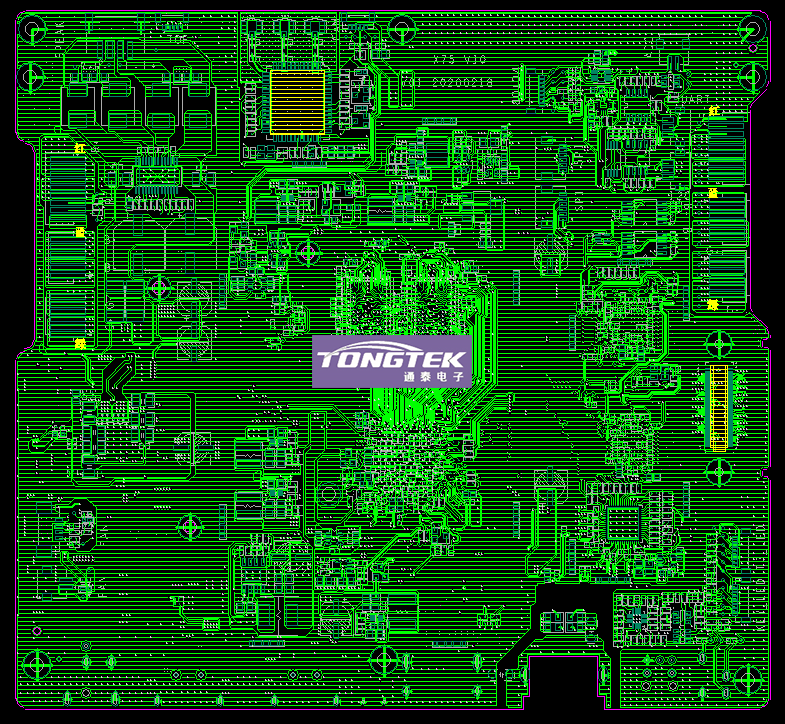

| PCB Layout BOTTOM层展示 | |
 |
|
