MTK-MT7621A路由器
时间:2020-06-12 11:40:41
产品类型 | 路由器 |
主芯片 | MTK-MT7621A |
设计注意要点 | 1:满足消费类主板的通用规范 |
2:满足MT7621A开发板设计要求 | |
3:满足DDR特性阻抗以及等长关系 | |
4:考虑产品的EMI问题,预留地墙以及加屏蔽罩 | |
5:满足5G天线的设计规范 | |
基本工艺参数 | 板厚:1.6mm |
尺寸:170*100mm | |
层数:4层 | |
最小过孔:8mil | |
最小线宽:4mil | |
最小线距:4mil | |

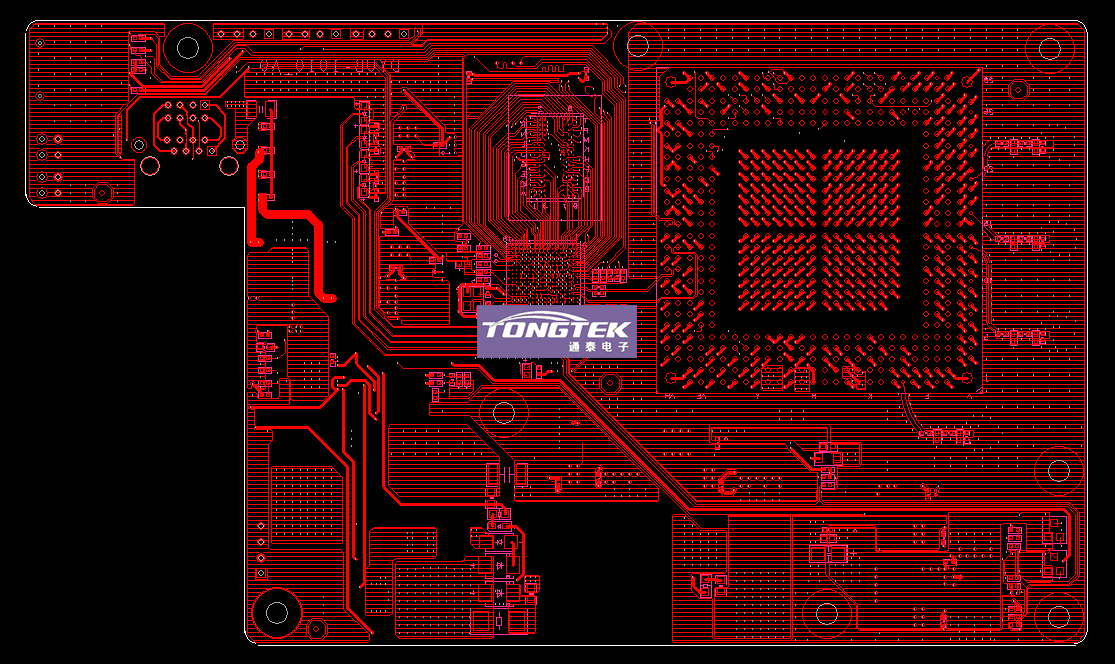

PCB Layout TOP层展示 | |
PCB Layout BOTTOM层展示 | |
