赛灵思-xc7z020clg400安防监控
时间：2020-06-12 17:38:30
| 产品类型 | 核心板 |
| 主芯片 | 赛灵思-xc7z020clg400 |
| 设计注意要点 | 1：满足xc7z020clg400原厂设计要求 |
| 2：满足消费类产品的通用规范 | |
| 3：考虑核心板和底板的安装方式以及连接器的脚位顺序 | |
| 基本工艺参数 | 板厚：1.6mm |
| 尺寸：55mm*45mm | |
| 层数：8层 | |
 |
|
| 最小过孔：8mil | |
| 最小线宽：5mil | |
| 最小线距：5mil | |

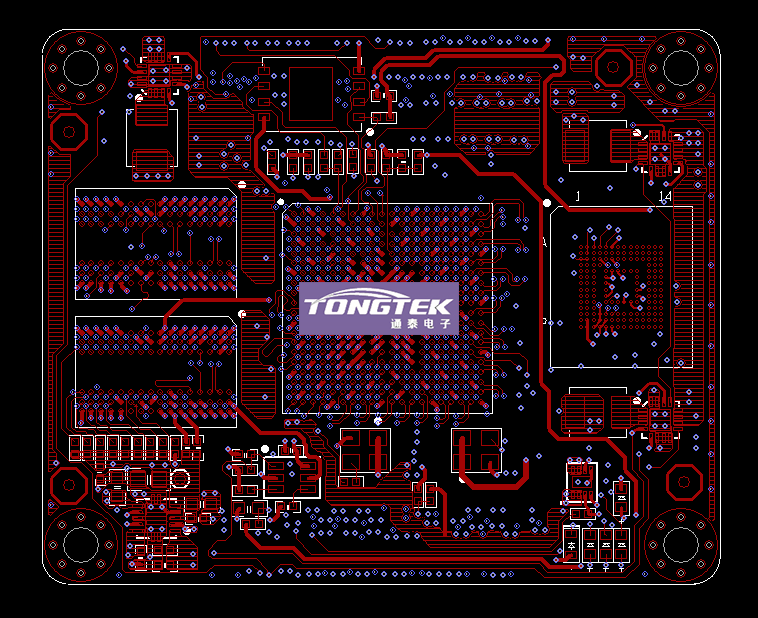

| PCB Layout TOP层展示 | |
 |
|

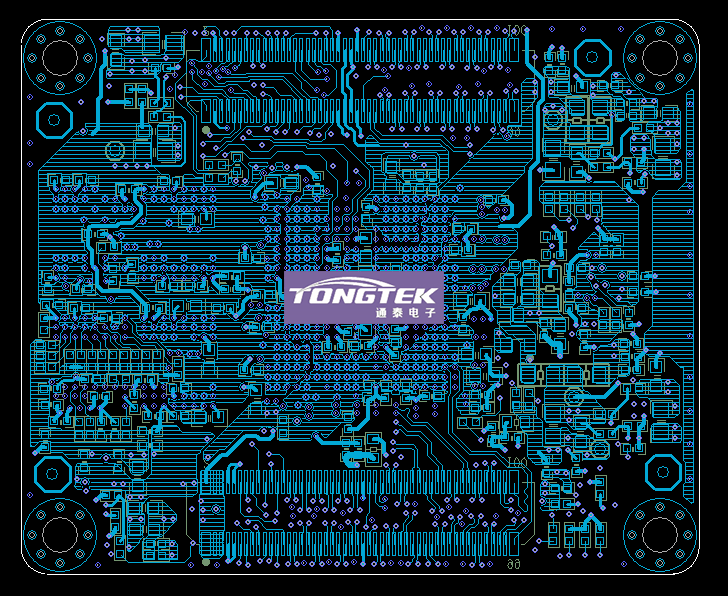

| PCB Layout BOTTOM层展示 | |
 |
|
