龙芯-LS3A4000-CPCI主板
时间：2020-07-17 16:13:20
| 产品类型 | CPCI主板 |
| CPU | 龙芯-LS3A4000 |
| 桥片 | Loongson7A1000+GP101 |
| DDR | DDR4 X16*4 |
| 设计注意要点 | 1：满足CPCI 6U板卡结构要求 |
| 2：满足龙芯开发板设计要求 | |
| 3：满足DDR特性阻抗以及等长关系 | |
| 4：考虑产品的EMI问题，预留地墙以及表层尽量加大地铜面积 | |
| 5：考虑高速信号的特殊处理 | |
| 基本工艺参数 | 板厚：1.6mm |
| 尺寸：233.35*160mm | |
| 层数：12层 | |
 |
|
| 最小过孔: 8mil | |
| 最小线宽：4mil | |
| 最小线距：4mil | |
| PCB Layout TOP层展示 | |
 |
|

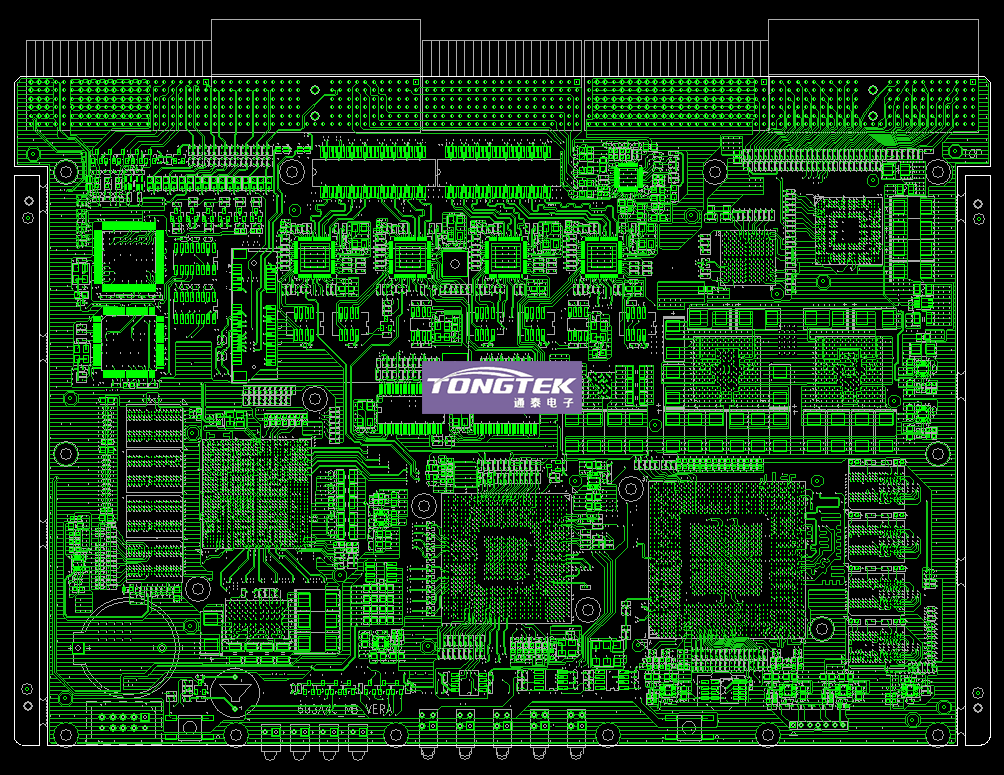

| PCB Layout BOTTOM层展示 | |
 |
|
