Inter-Skylake-S电脑主板
时间：2021-02-27 10:46:39
| 产品类型 | 电脑主板 |
| CPU代号 | Inter-Skylake-S |
| DDR | 双通道DDR4 UDIMM |
| 设计注意要点 | 1：满足Skylake-S设计规范 |
| 2：满足原厂TLC长度表格 | |
| 3：满足X86通用设计规范 | |
| 4：满足X86产品的ESD标准 | |
| 基本工艺参数 | 板厚：1.6mm |
| 尺寸：244*244mm | |
| 层数：6层 | |
 |
|
| 最小过孔: 10mil | |
| 最小线宽：3.5mil | |
| 最小线距：4mil | |

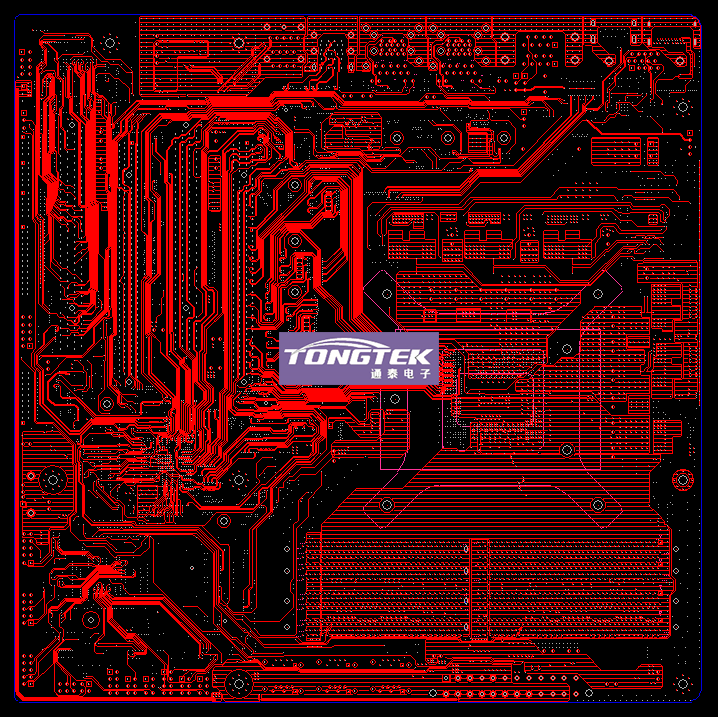

| PCB Layout TOP层展示 | |
 |
|
| PCB Layout BOTTOM层展示 | |
 |
|
