MTK-MT7621A路由器
时间：2021-02-27 15:52:46
| 产品类型 | 路由器 |
| 主芯片 | MTK-MT7621A |
| DDR | DDR3 |
| 设计注意要点 | 1：满足MTK原厂设计规范 |
| 2：考虑DDR调试问题,DDR部分完全参考原厂已验证过的模版 | |
| 3：满足原厂对电源通道和过孔的设计要求 | |
| 4：满足消费类芯片的常规规范 | |
| 基本工艺参数 | 板厚：1.6mm |
| 尺寸：170*100mm | |
| 层数：4层 | |
 |
|
| 最小过孔：8mil | |
| 最小线宽：4mil | |
| 最小线距：4mil | |

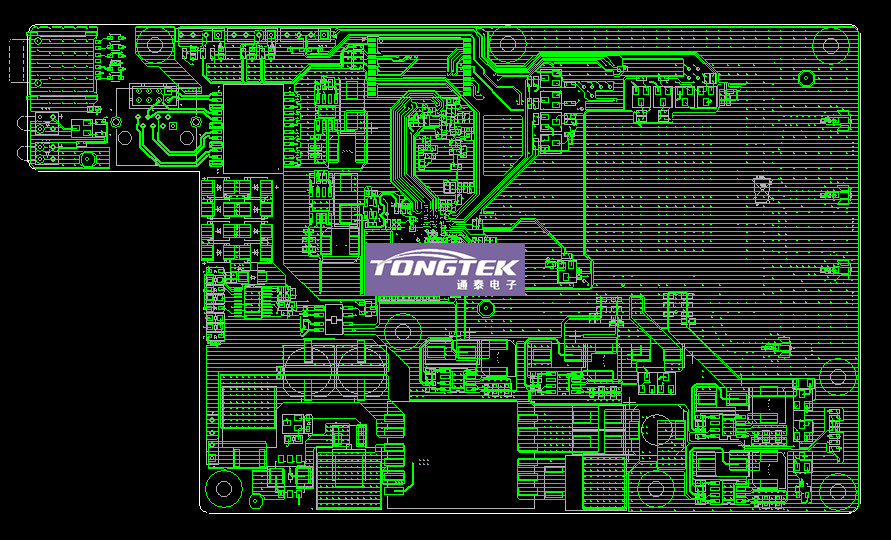

| PCB Layout TOP层展示 | |
 |
|

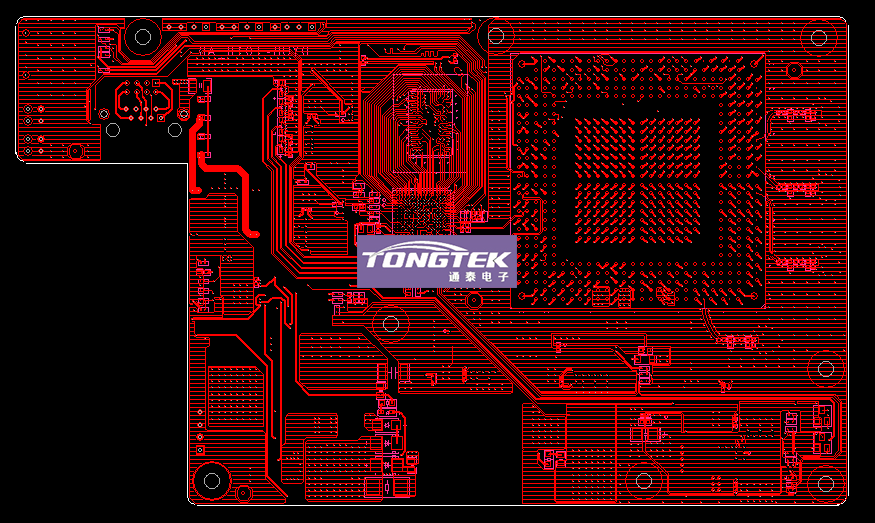

| PCB Layout BOTTOM层展示 | |
 |
|
