Inter-TIGERLAKE-U工控主板
时间：2021-06-24 15:34:04
| 产品类型 | 工控主板 |
| CPU代号 | Inter-TIGERLAKE-U |
| DDR | 双通道DDR4 SODIMM |
| 设计注意要点 | 1：满足TIGERLAKE-U设计规范 |
| 2：满足原厂TLC长度表格 | |
| 3：满足X86通用设计规范 | |
| 4：满足X86产品的ESD标准 | |
| 基本工艺参数 | 板厚：1.6mm |
| 尺寸：118.5*106.7mm | |
| 层数：12层 | |
 |
|
| 最小过孔: 10mil | |
| 最小线宽：4mil | |
| 最小线距：4mil | |

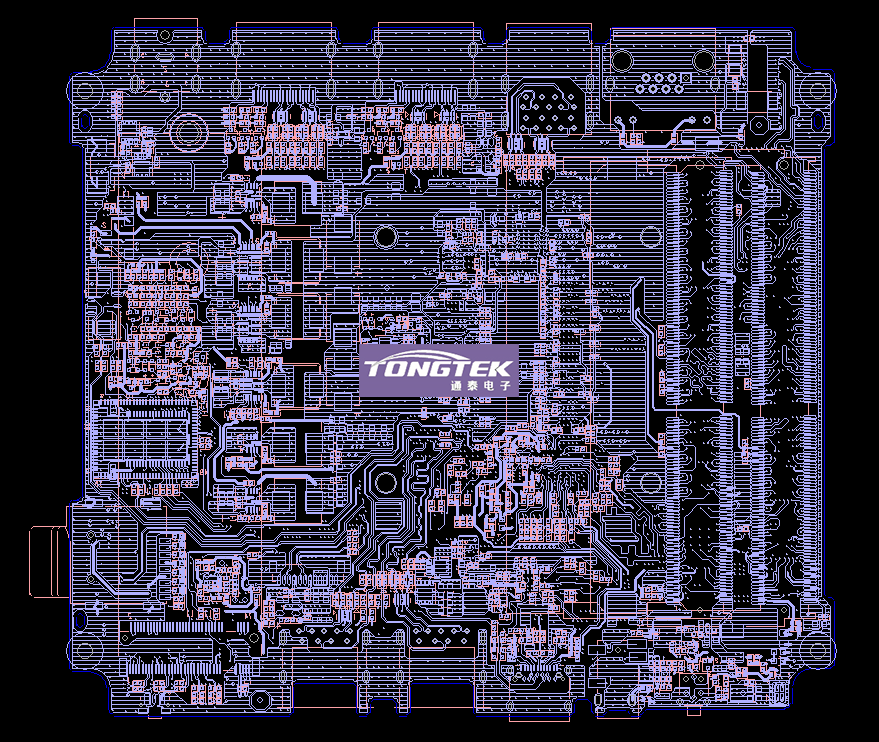

| PCB Layout TOP层展示 | |
 |
|
| PCB Layout BOTTOM层展示 | |
 |
|
