Inter-Apollo核心板
时间：2021-07-21 17:28:10
| 产品类型 | 工控主板 |
| CPU代号 | Inter-Apollo |
| DDR | 双通道LPDDR4 BGA366 |
| 设计注意要点 | 1：满足Apollo设计规范 |
| 2：满足原厂TLC长度表格 | |
| 3：满足X86通用设计规范 | |
| 4：满足X86产品的ESD标准 | |
| 基本工艺参数 | 板厚：1.6mm |
| 尺寸：82*50mm | |

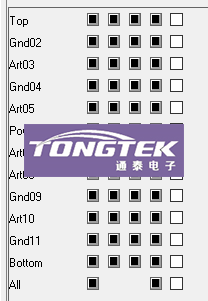

| 层数：12层 | |
 |
|
| 最小过孔: 4mil(HDI) | |
| 最小线宽：2.5mil | |
| 最小线距：3mil | |

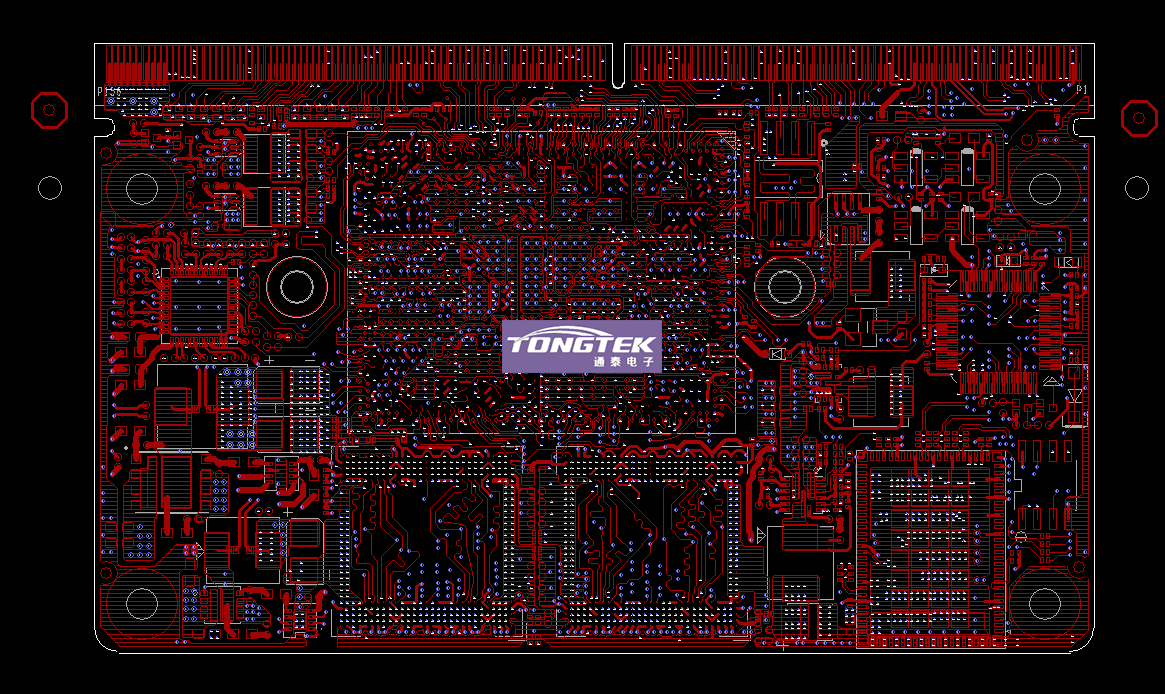

| PCB Layout TOP层展示 | |
 |
|

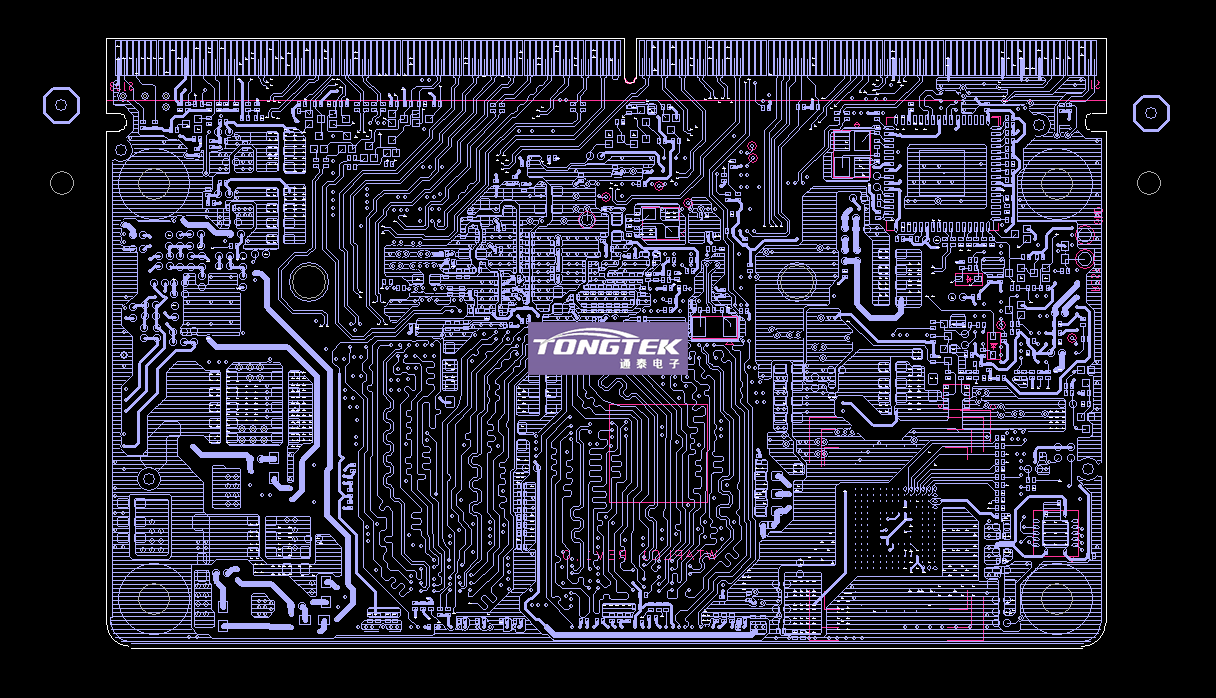

| PCB Layout BOTTOM层展示 | |
 |
|
